Снятие
1. Снимите подушки задних сидений.
За дополнительной информацией обратитесь к главе: Rear Outer Seat Cushion (501-10, Снятие и установка) / Подушка заднего сиденья (501-10 Сиденье, Снятие и установка).
2. Снимите панели отделки проемов передних дверей.
За дополнительной информацией обратитесь к главе: Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
3. Снимите верхнюю панель отделки стойки "С".
За дополнительной информацией обратитесь к главе: C-Pillar Upper Trim Panel - 4.0L, 90 (501-05, Снятие и установка) / Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
4. Снимите выступающую секцию напольной консоли.
За дополнительной информацией обратитесь к главе: Floor Console Extension (501-12, Снятие и установка).

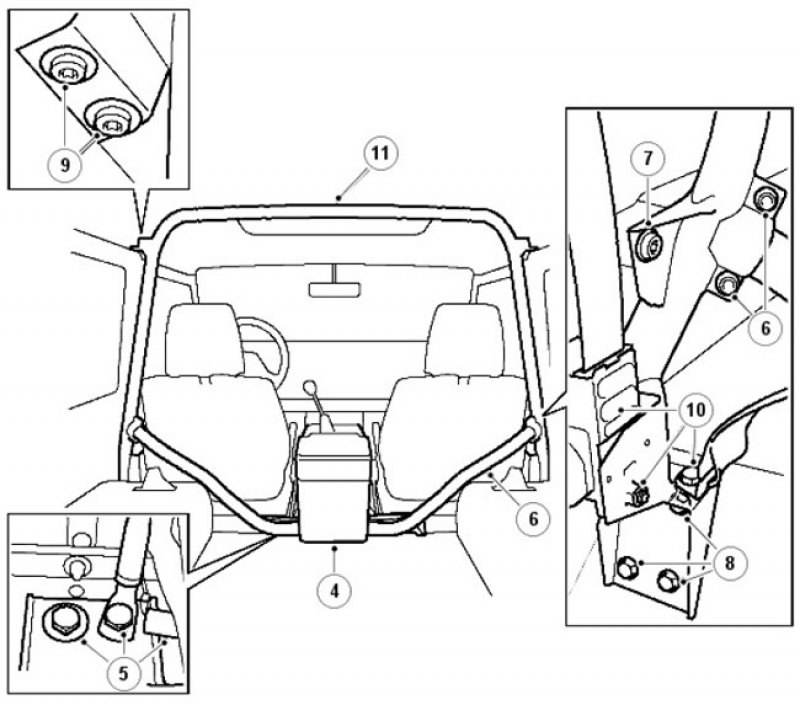

5. Выверните 4 болта крепления центральной секции штанги, обеспечивающей защиту при опрокидывании, и стоек замков ремней безопасности к полу.
6. Выверните 2 болта типа Torx и гайки на обеих сторонах и отсоедините центральную секцию штанги, обеспечивающей защиту при опрокидывании, в сборе.
7. Выверните на обеих сторонах болт типа Torx, служащий для крепления штанги, обеспечивающей защиту при опрокидывании, к установочным кронштейнам на бортах кузова.
8. Выверните на обоих сторонах 3 болта и снимите шайбы крепления нижних кронштейнов штанги, обеспечивающей защиту при опрокидывании, к передней части колесных арок.
9. Выверните на обоих сторонах 2 болта Torx и снимите шайбы крепления верхних опор штанги, обеспечивающей защиту при опрокидывании, к потолочным кронштейнам; осторожно опустите узел в сборе на пол.
10. Выверните на обеих сторонах болты крепления и снимите инерционные катушки передних ремней безопасности и задние ремни безопасности с опоры штанги, обеспечивающей защиту при опрокидывании.
11. Поддерживая с обоих сторон, поднимите и разверните назад штангу, обеспечивающую защиту при опрокидывании, чтобы высвободить ее из колесных арок.
12.
Примечание: Для снятия штанги, обеспечивающей защиту при опрокидывании, может потребоваться помощь второго человека.
Снимите штангу, обеспечивающую защиту при опрокидывании, с автомобиля.
Установка
1. Поддерживая с обеих сторон, расположите штангу, обеспечивающую защиту при опрокидывании, зафиксируйте стойки в задних углах и в передней части боковых панелей. Выверьте положение на полу.
2. Зафиксируйте инерционные катушки передних ремней безопасности и задние ремни безопасности на опорах штанги, обеспечивающей защиту при опрокидывании. Затяните болты усилием 32 Нм (24 фунто-фута/фут).
3. Поднимите штангу, обеспечивающую защиту при опрокидывании, в сборе и зафиксируйте ее в потолочных установочных кронштейнах. Затяните болты усилием 45 Нм (33 фунто-фута/фут).
Смотрите оригинал на указанном сайте: AutoInstruction
4. Зафиксируйте штангу, обеспечивающую защиту при опрокидывании, в колесных арках. Затяните болты усилием 45 Нм (33 фунто-фута/фут).
5. Зафиксируйте штангу, обеспечивающую защиту при опрокидывании, в установочных кронштейнах на бортах кузова, затянув болты усилием 45 Нм (33 фунто-футов/фут).
6. Зафиксируйте центральную секцию главной штанги, обеспечивающей защиту при опрокидывании, но на этом этапе не затягивайте полностью болты крепления.
7. Зафиксируйте стойки замков ремней безопасности и напольные установочные кронштейны штанги, обеспечивающей защиту при опрокидывании, на шасси. Затяните болты усилием 32 Нм (24 фунто-фута/фут).
8. Полностью затяните болты крепления центральной секции штанги, обеспечивающей защиту при опрокидывании, усилием 45 Нм (33 фунто-фута/фут).
9. Установите выступающую секцию напольной консоли.
За дополнительной информацией обратитесь к главе: Floor Console Extension (501-12, Снятие и установка).
10. Установите верхнюю панель отделки стойки "С".
За дополнительной информацией обратитесь к главе: C-Pillar Upper Trim Panel - 4.0L, 90 (501-05, Снятие и установка) / Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
11. Установите панели отделки проемов передних дверей.
За дополнительной информацией обратитесь к главе: Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
12. Установите подушки задних сидений.
За дополнительной информацией обратитесь к главе: Rear Outer Seat Cushion (501-10, Снятие и установка) / Подушка заднего сиденья (501-10 Сиденье, Снятие и установка).
