Снятие
1. Снимите заднее сиденье.
За дополнительной информацией обратитесь к главе: Rear Bench Seat (501-10, Снятие и установка) / Сиденье третьего ряда (501-10 Сиденье, Снятие и установка).
2. Снимите панель отделки задней боковой части кузова.
За дополнительной информацией обратитесь к главе: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).

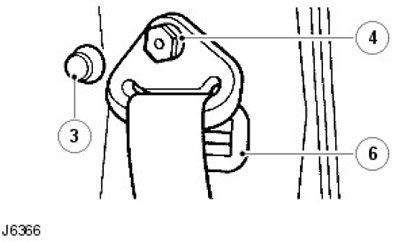

3. Снимите крышку с болта крепления верхнего направляющего кронштейна заднего ремня безопасности.
4. Выверните болт и снимите направляющий кронштейн со стойки 'C'.

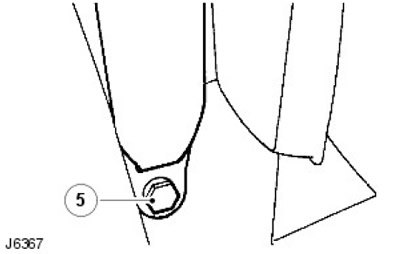

5. Выверните болт крепления ремня безопасности к опоре колесной арки.
6. Снимите фиксатор панели отделки со стойки 'C'.
7. Снимите элемент отделки проема для ремня безопасности с боковой панели отделки.
8. Выверните винт и снимите зажим ремня безопасности со стойки 'C'.

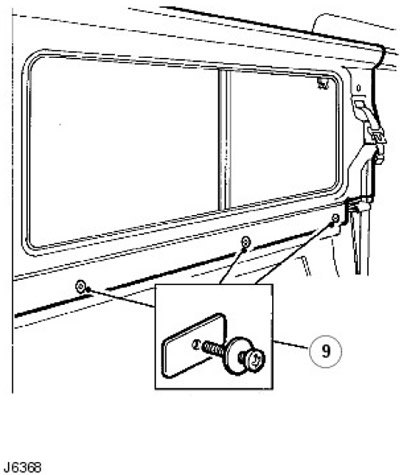

9. Снимите элементы крепления нижнего края панели отделки к стенке кузова.
10. Отпустите верхний край панели отделки путем постукивания рукой вверх, чтобы расцепить три пружинных зажима.
11. Снимите панель отделки с обрамления окна и пропустите ремень безопасности через проем в панели.
12. Снимите панель отделки с автомобиля.
Установка
1. Установите новые пружинные зажимы на три кронштейна на верхнем краю боковой панели отделки.
2. Пропустите ремень безопасности через проем в панели отделки и установите элемент отделки.
3. Выверьте положение панели отделки, обеспечив правильность ее расположения относительно бокового окна.
4. Установите пружинные зажимы панели отделки на внутренний край обшивки потолка и сильно надавите на них, чтобы зафиксировать верхний край панели отделки.
5. Совместите выступы панели отделки с фиксирующими отверстиями на боковине кузова и закрепите с помощью болтов или винтов. Если установлены индивидуальные сиденья, не затягивайте полностью элементы крепления на этой стадии.
6. Установите зажим ремня безопасности на стойку 'C'.
7. Установите фиксатор панели отделки на стойку 'C'.
8. Установите ремень безопасности на колесную арку. Затяните болт усилием 32 Нм.
Источник статьи доступен на сайте (autoinstruction.ru)
9. Установите направляющий кронштейн ремня безопасности на стойку 'C'. Затяните болт усилием 32 Нм и установите декоративную крышку.
10. Установите панель отделки задней боковой части кузова.
За дополнительной информацией обратитесь к главе: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).
11. Установите заднее сиденье.
За дополнительной информацией обратитесь к главе: Rear Bench Seat (501-10, Снятие и установка) / Сиденье третьего ряда (501-10 Сиденье, Снятие и установка).
