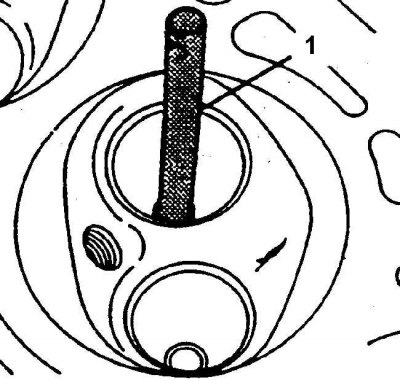

Установка направляющего стержня шлифовальной машинки
1. Направляющий стержень

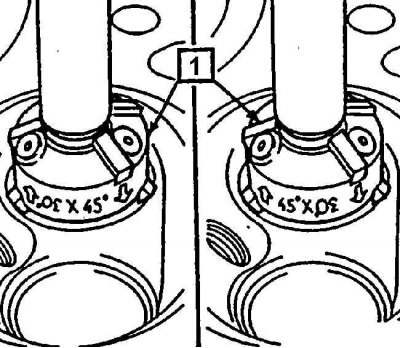

Шлифовальная головка для обработки седел клапанов

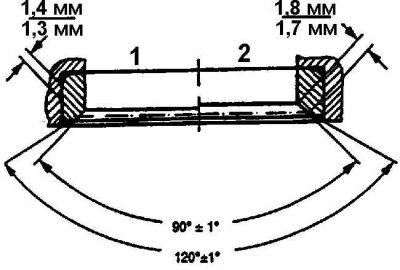

Размеры фасок седел клапанов
1. Седло впускного клапана; 2. Седло выпускного клапана

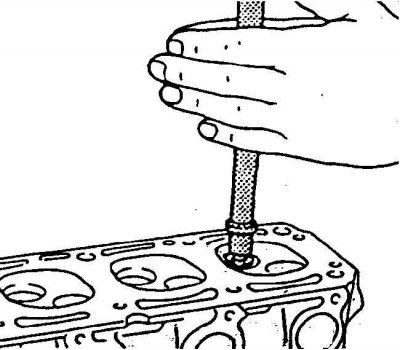

Притирка клапанов
1. Вставить направляющий стержень во втулку.
2. Установить шлифовальную головку стороной с конусностью 45° на седло клапана, см. рис. Шлифовальная головка для обработки седел клапанов.
3. Присоединить рукоятку с распорной втулкой. Шлифование продолжать до тех пор, пока шлифовальная головка не начнет снимать металл седла равномерно по всей окружности. Необходимо стремиться снять как можно меньше металла с фаски седла.
4. Перевернуть шлифовальную головку и установить ее стороной с конусностью 30" на седло. Провести аналогично шлифовку фаски седла. Для обработки седел впускных и выпускных клапанов применяется одна и та же шлифовальная головка.
Первоисточник расположен на портале: Autoinstruction
5. Покрыть фаски седла тонкой шлифовальной пастой, вставить во втулку клапан и осторожно провернуть его с небольшим нажимом. Приподнять клапан и проверить прилегание его головки к седлу. Если нет равномерного контакта клапана с седлом, повторить операцию шлифовки седла.
6. Притирка клапанов.
После шлифовки, которая должна обеспечить герметичность посадки клапана в седле, как правило, производят окончательную притирку клапанов к седлам. Для доводки седел используют только тонкую шлифовальную пасту. Для равномерного распределения пасты по окружности седла клапан в процессе притирки периодически приподнимают от седла. После притирки необходимо очистить фаски клапана и седла от остатков шлифовальной пасты. Перед монтажом клапанов следует смазать их стержни.
