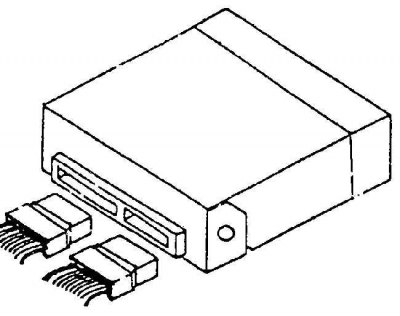

Электронный блок управления (ЭБУ)
Электронный блок управления (ЭБУ) расположен за панелью обивки с правой стороны салона автомобиля. ЭБУ является основным элементом системы впрыска топлива. ЭБУ постоянно получает сигналы от различных датчиков и осуществляет управление важнейшими системами и узлами двигателя. Кроме того, ЭБУ выполняет функции диагностики неисправностей систем и узлов двигателя. При обнаружении какой-либо неисправности ЭБУ включает сигнализатор "Требуется техобслуживание двигателя", определяет и заносит в память соответствующий код (коды) неисправности. Это облегчает в дальнейшем проведение диагностики отказов. На автомобиль установлен ЭБУ типа IEFI-6. При отказе ЭБУ заменяет ся в сборе, поскольку не содержит ремонтопригодных элементов. Параметры и алгоритмы управления хранятся в стираемом программируемом постоянном запоминаю щем устройстве (СППЗУ). Вариант программы, записанной в ПЗУ, обозначен номером ЭБУ, который соответствует идентификационному номеру автомобиля.
ЭБУ осуществляет питание различных датчиков и выключателей постоянным напряжением 5 и 12 В. Электрические цепи ЭБУ обладают высоким сопротивлением, поэтому при соединении клемм питания с контрольной лампой последняя не горит.
Для точного измерения напряжения питания следует применять цифровой вольтметр с высоким полным сопротивлением (10 МОм). ЭБУ управляет работой топливнык форсунок, клапаном холостого хода, сцеплением компрессора и т. д. с помощью специальных электронных устройств (4-х канальных драйверов), предназначенных для обработки выходных управляющих сигналов ЭБУ.
ЭБУ выполнен необслуживаемым. Поэтому при отказе ЭБУ он подлежит замене в сборе.
Внимание! При замене ЭБУ, ycтановленного на заводе, необходимо перенести на табличку нового ЭБУ код и заводской номер старого ЭБУ. Не следует делать запись на корпусе ЭБУ. Эта информация может потребоваться в дальнейшей эксплуатации автомобиля.
Внимание! Во избежание выхода из строя ЭБУ любые операции, связанные с коммутацией проводов питания ЭБУ, например, присоединение или отключение разъемов ЭБУ, предохранителя, проводов аккумуляторной батареи, удлинительных проводов и т. д.), необходимо выполнять только при выключенном зажигании.
Снять или отсоединить
1. Отрицательный провод батареи.
2. Панель, закрывающую ЭБУ.
3. Вынуть ЭБУ из гнезда и отсоединить разъемы.
Внимание! Во избежание выхода из строя ЭБУ из-за разряда статического электричества запрещено прикасаться к штырям разъемов или припаянным элементам.
Установить или присоединить
1. Вставить ЭБУ в гнездо, присоединив разъемы.
2. Установить на место панель.
3. Отрицательный провод батареи.
Проверка функционирования
1. Включить зажигание.
2. Перейти в режим диагностики.
2а. Выдать код 12 четыре раза подряд, чтобы убедиться в отсутствии в памяти ЭБУ других кодов неисправностей. Код 12 подтверждает нормальное функционирование ЭБУ.
2б. Если выдается код неисправности 51 или сигнализатор ТТД горит постоянно при отсутствии кодов, ЭБУ неисправен.
Внимание! При замене ЭБУ проводить все демонтажные и монтажные операции в соответствии с приведенными выше инструкциями.
