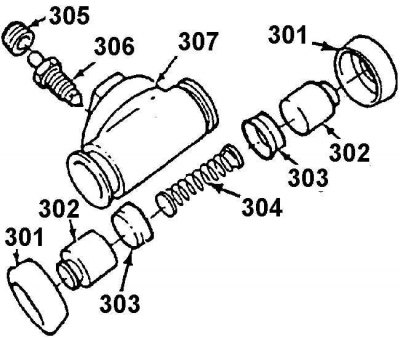

Колесный цилиндр
301. Защитный чехол; 302. Поршень; 303. Уплотнение; 304. Разжимная пружина; 305. Колпачок клапана; 306. Клапан для удаления воздуха; 307. Колесный цилиндр
Снять или отсоединить
1. Поднять и закрепить должным образом автомобиль.
2. Задние колеса.
3. Вывернуть стопорный винт 10 тормозного барабана.
4. Тормозной барабан 9.
5. Верхнюю стяжную пружину 11. Заметить положение регулятора 14, нажимного рычага 16 и пружины 15. Немного отвести наружу тормозную колодку 6.
6. Очистить грязь с поверхности колесного цилиндра, штуцера трубопровода, клапана для удаления воздуха, головки болта и соседних деталей.
7. Тормозной трубопровод от колесного цилиндра 307 (см. рис. Колесный цилиндр). Заглушить отверстие трубопровода для исключения потерь тормозной жидкости попадания грязи.
8. Вывернуть болт и снять колесный цилиндр 307.
Установить или присоединить
1. Колесный цилиндр 307 на опорный диск 4, ввернуть болт. Затянуть болт крепления колесного цилиндра моментом 9 Нм.
2. Тормозной трубопровод к колесному цилиндру. Затянуть крепление трубопровода моментом 16 Нм.
3. Заднюю тормозную колодку 6.
4. Верхнюю стяжную пружину 11.
Внимание! Установить регулятор 14, нажимной рычаг 16 и пружину 15 в положение, которое они занимали до разборки.
5. Стопорный винт 10 и тормозной барабан 9.
[Материал опубликован ранее на Autoinstruction]
6. Задние колеса.
7. Удалить воздух из всех контуров тормозного гидропривода.
8. Отрегулировать задние тормозные механизмы.
9. Отрегулировать стояночный тормоз.
