Снять или отсоединить
1. Поднять задний регулировочный рычаг и сдвинуть сиденье в заднее положение.
2. Демонтировать накладку наружного полоза сиденья.
3. Вывернуть 2 крепежных болта сидения (М10х1,25).
4. Поднять передний и задний регулировочные рычаги и сдвинуть сидение в переднее положение.
5. Демонтировать накладки внутреннего и наружного полозьев сиденья и механизмы продольной регулировки сиденья.
6. Вывернуть 4 болта и снять с подушки сиденья механизм продольной регулировки. Поднять подголовник в верхнее положение до упора. Нажать на фиксаторы и вынуть подголовники из направляющих втулок.
7. Направляющие втулки подголовника. Сжать втулку плоскогубцами для того, чтобы вывести ее канавку из зацепления с каркасом спинки, и вынуть втулку из гнезда спинки. Место захвата втулки плоскогубцами должно располагаться под углом 90 градусов от кнопки фиксатора.
8. Рычаг регулировки угла наклона спинки.
9. Фиксирующую шайбу и ролик спинки.
10. Спинку от подушки сиденья.
11. Упругие прокладки и обивку спинки сиденья.
12. Пружины, втулки и из спинки.
13. Упругие прокладки и обивку подушки сиденья.
Установить или присоединить

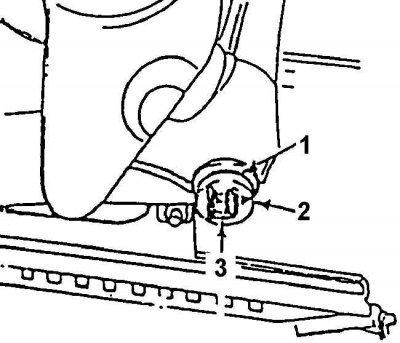

Регулировка ролика спинки переднего сиденья
1. Ролик спинки; 2. Стрелка направлена назад; 3. Шайба
1. Профилированную проволоку, втулки и пружины в спинку.
2. Упругие прокладки и обивку спинки сиденья.
3. Упругие прокладки и обивку подушки сиденья.
4. Спинку к подушке сиденья.
5. Ролик спинки, зафиксировать его шайбой.
6. Отрегулировать. положение ролика для того, чтобы уменьшить люфт спинки сиденья, рис. Регулировка ролика спинки переднего сиденья.
7. Внутренние и наружные панели отделки, закрепив их в держателях.
8. Кнопку рычага регулировки угла наклона спинки.
9. Механизм наклона спинки (кузов хетчбек).
10. Вставить подголовники в направляющие втулки.
11. Механизм продольной регулировки к подушке сиденья. Ввернуть 4 крепежных болта. Затянуть болты крепления механизма регулировки сиденья моментом 35 Нм.
12. Сиденье в сборе на автомобиль. Затянуть болты крепления переднего сиденья моментом 35 Нм.
13. Концевые заглушки и накладки полозьев сидений.
