Запорный болт дверного замка

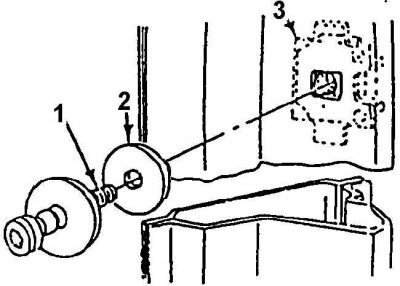

1. Запорный болт; 2. Регулировочная шайба; 3. Плавающая пластина с резьбовым отверстием
Запорный болт с шайбами ввернут в плавающую пластину, установленную на задней стойке проема двери. Плавающая пластина обеспечивает регулировку положения запорного болта как в вертикальном, так и в поперечном направлении. Запирание двери в закрытом положении происходит, когда вилка замка своей прорезью зацепляется с головкой запорного болта.
Продольная регулировка запорного болта
Для того чтобы выяснить необходимость продольной регулировки, следует выполнить описанные ниже операции.
1. Убедиться в том, что положение двери относительно кузова отрегулировано правильно.
2. Прикрыть частично дверь так, чтобы вилка замка коснулось запорного болта.
3. Нажимая и отпуская рукоятку дверного замка, несколько раз прикрыть и открыть дверь, каждый раз, только касаясь запорного болта. При этом можно легко проконтролировать взаимное положение запорного болта и вилки дверного замка. Плоскость вилки замка должна быть перпендикулярна оси запорного болта и находиться примерно посередине последнего (не ближе 4 мм от краев болта).
4. При необходимости продольной регулировки запорного болта следует ввернуть или вывернуть его на нужное расстояние с помощью гаечного ключа (шестигранного стержня) на 8 мм. При ввертывании болта следует предварительно снять регулировочные шайбы, а при вывертывании – добавить шайбы толщиной 2 мм в необходимом количестве.
5. Установить запорный болт. Затянуть запорный болт дверного замка моментом 53 Нм.
Вертикальная и поперечная регулировка запорного болта
Увеличение диаметра отверстия для запорного болта

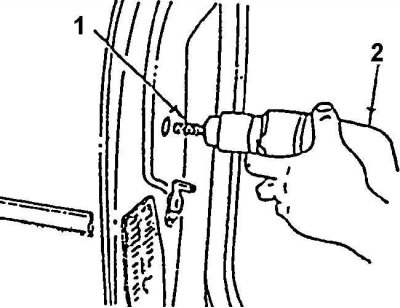

1. Абразивная головка (круглый напильник) диаметром 9,5 мм; 2. Электрическая дрель
Необходимость в вертикальной или поперечной регулировке запорного болта может возникнуть по нескольким причинам: деформация кузова в результате аварии, замена уплотнителя двери, который может повлиять на работу замка, жалобы на повышенный аэродинамический шум или затруднения при открывании и закрывании двери и т. д. Для вертикальной и поперечной регулировки запорного болта необходимо выполнить следующее.
1. Проверить правильность регулировки положения двери.
2. Вывернуть запорный болт с помощью гаечного ключа на 8 мм.
3. Концом запорного болта сдвинуть плавающую пластину в требуемое положение. Ввернуть запорный болт в отверстие пластины.
4. Если требуется сдвинуть пластину на большее расстояние, чем это позволяет отверстие для болта в задней стойке двери, необходимо с помощью электрической дрели и наждачной головки или круглого напильника обработать отверстие, увеличив его размер в требуемом направлении.
5. Установить на место запорный болт. Затянуть запорный болт дверного замка моментом 53 Нм.
