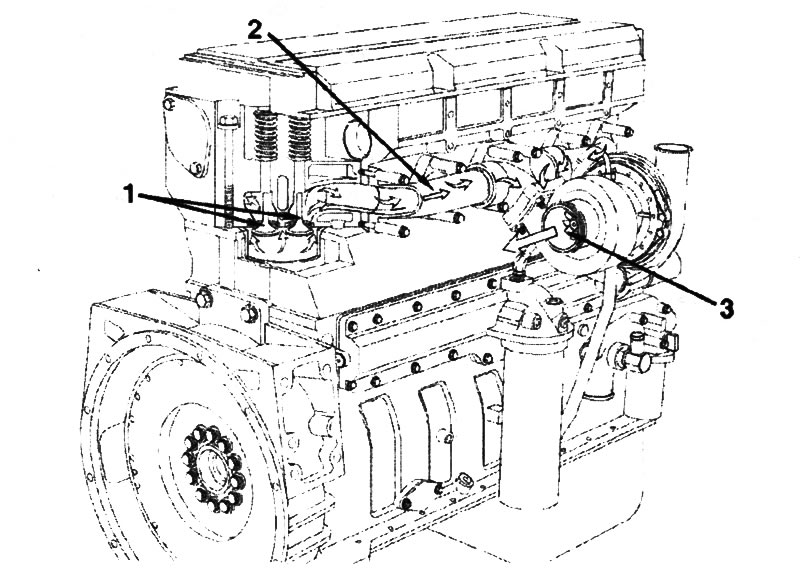

1. выпускные клапаны; 2. выпускной коллектор; 3. турбина турбонагнетателя

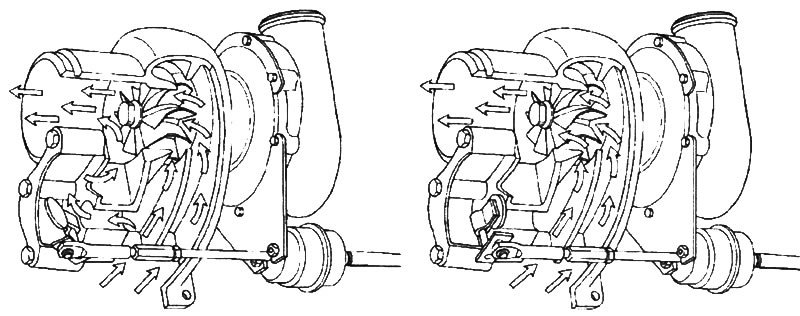

Движение потоков отработавших газов в турбонагнетателе: слева - перепускной клапан открыт; справа - перепускной клапан закрыт
Спецификации
Максимально допустимое противодавление, создаваемое выхлопной системой и глушителем:
- Автомобильный и промышленный двигатели — 76 мм рт. ст. (1016 мм вод. ст.)
- Генераторная установка — 51 мм рт. ст. (682 мм вод. ст.)
Внутренний диаметр выхлопной трубы:
- Автомобильный и промышленный двигатели — 127 мм
- Генераторная установка — 152 мм
