Снятие
1. Снимите трансмиссию и прочно установите ее на рабочей поверхности.
2. На стенке корпуса исполнительного цилиндра ослабьте штуцерное соединение на основаниях гидравлических трубок подачи и возврата. Отсоедините от кожуха цилиндра обе трубки.
3. Ослабьте и снимите три винта крепления корпуса цилиндра к внутренней поверхности купола сцепления. Через первичный вал коробки передач выньте корпус из купола сцепления. Снимите и выбросьте уплотнительное кольцо, при установке должно быть использовано новое.
4. Отожмите гофрированные манжеты пыльников и выньте выжимной подшипник из направляющей втулки.

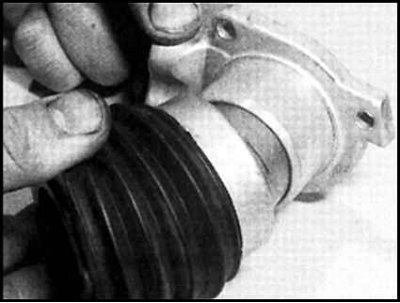

5. Затем снимите гофрированные манжеты пыльников.
Установка на место
1. Наденьте гофрированную манжету, пыльник на направляющую втулку и установите на место выжимной подшипник.
2. В канавку задней части корпуса исполнительного цилиндра установите новое уплотнительное кольцо; для удержания кольца в канавке в процессе установки смажьте его слегка универсальной смазкой.
3. Приложите корпус исполнительного цилиндра к куполу сцепления. Смажьте резьбы трех крепящих винтов компаундом для фиксации резьб, затем установите и затяните винты.
4. Установите на место гидравлические трубки подачи и возврата, затем прочно затяните штуцерные соединения.
