Неправильные, нестабильные показания спидометра, такие как падение или прыгание стрелки, которые не поддаются исправлению путем замены приводного тросика спидометра, могут являться следствием износа шестерни; детальное описание процедуры снятия и установки на место шестерни приведено в следующем подразделе.
Автомобили после 1987 г. вып. оснащены электронным датчиком вместо шестерни. В данной системе производится измерение скорости вращения главной передачи трансмиссии, результаты которого преобразуются в электрический сигнал, посылаемый потом к модулю спидометра на приборном щитке. Сигнал также применяется как один из входных сигналов электронного управляющего устройства системы управления двигателем (и там, где имеется - электронного управляющего устройства темпостата, путевого компьютера и электронного управляющего устройства антипробуксовочной системы.
Механический привод спидометра
Снятие
Внимание! При снятии приводной шестерни с трансмиссий, имеющих серийный номер изготовления до 310568 существует опасность случайного падения шестерни внутрь трансмиссии после удаления блокировочного кольца; конструкция трансмиссий более позднего выпуска не допускает такой возможности.
Внимание! Не допускайте падения шестерни внутрь картера трансмиссии.
1. Проследите приводной тросик спидометра до точки соединения на правой стенке кожуха дифференциала в задней части картера трансмиссии.
2. Отдайте рукой гайку с накаткой и извлеките конец приводного тросика. Там, где имеется, снимите шайбу.
3. Намотайте на резьбу шестерни отрезок тонкой медной проволоки и закрепите свободный конец на какой-либо фиксированной точке трансмиссии; это поможет избежать случайного падения шестерни внутрь картера трансмиссии после удаления блокировочного кольца.
4. С помощью тонкой часовой отвертки с плоским жалом извлеките блокировочной кольцо.
5. Снимите шестерню с седла, затем извлеките и выбросьте уплотнительное кольцо.
6. Тщательно очистите шестерню и осмотрите зубцы на предмет обнаружения признаков износа или повреждения. При необходимости замените компоненты. Однако помните, что ведущая шестерня в картере дифференциала также может быть изношена; замена данной шестерни может быть произведена как часть процедуры капитального ремонта трансмиссии.
Установка на место
Примечание. Там, где между гайкой и корпусом шестерни была установлена шайба, проследите за тем, чтобы при установке, перед присоединением тросика, шайба была установлена на место.
1. Смажьте новое уплотнительное кольцо чистым двигательным маслом и установите его в канавку на корпусе шестерни.
2. Установите шестерню в седло, также как раньше воспользовавшись отрезком проволоки для предотвращения падения ее в трансмиссию. Повращайте шестерню с целью удостовериться в том, что ее зубцы вошли в зацепление с ведущей шестерней внутри трансмиссии.
3. Вставьте в канавку в кожухе трансмиссии блокировочное кольцо и удалите страховочную проволоку.
4. Протолкните приводной тросик в гнездо верхней части шестерни и навинтите гайку с накаткой, крепко затянув ее.
Привод электронного спидометра
Снятие
1. Найдите датчик скорости, который располагается на кожухе дифференциала в задней части картера трансмиссии.
2. Отдайте жгут проводов от датчика на разъеме.

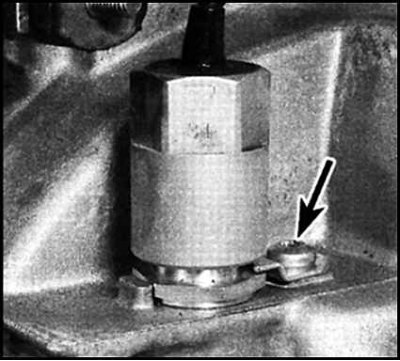

3. Отдайте крепежный винт датчика и вывинтите блок из кожуха трансмиссии.
4. Снимите и выбросьте уплотнительное кольцо.
Установка на место
Примечание. При установке должно быть использовано новое уплотнительное кольцо.
Установка на место производится в порядке, обратном порядку снятия.
