Для определения дальнейшего интервала проведения этой проверки см. соответствующий Раздел графика текущего обслуживания автомобиля.
Воздухоочиститель установлен в левом переднем углу двигательного отсека, забор воздуха осуществляется в передней части автомобиля позади решетки радиатора. На ранних моделях, оснащенных системой впрыска топлива LH-Jetronic элемент воздухоочистителя имеет прямоугольную форму, в то время, как на более поздних моделях с системой управления двигателем Trionic элемент воздухоочистителя имеет цилиндрическую форму.
Модели, оснащенные системой впрыска топлива LH-Jetronic
1. Снимите резервуар жидкости стеклоомывателей в переднем левом углу двигательного отсека (см. Глава Система электрооборудования). По желанию резервуар может быть сдвинут в сторону без выливания из него жидкости.
2. Ослабьте зажим и отсоедините воздушный патрубок от воздухоочистителя. На некоторых моделях понадобится полностью снять измеритель воздушного потока. На моделях, оснащенных системой турбонаддува, потребуется также отсоединить резиновую насадку с турбокомпрессора.
3. Расцепите зажимы и снимите верхнюю крышку воздухоочистителя.
4. Извлеките фильтрующий элемент воздухоочистителя, обратив внимание каким образом он был установлен.
5. Начисто протрите внутренние поверхности крышки и кожуха, затем установите новый элемент, удостоверившись, что уплотнительные губки направлены вниз и правильно соединились с краем кожуха.
6. Установите крышку и закрепите вильчатый зажим.
7. Подсоедините воздушный патрубок / измеритель воздушного потока, если он имеется.
8. Установите на место резервуар стеклоомывателей в переднем левом углу двигательного отсека.
Модели с системой управления двигателем Trionic
1. Отсоедините воздушный патрубок от воздухоочистителя.
2. При необходимости для увеличения свободного пространства полностью снимите воздушный патрубок, освободив зажимы иотдав поддерживающую распорку.

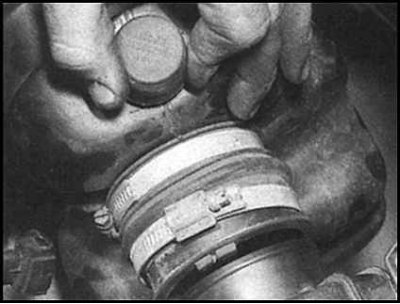

3. Отсоедините провода от датчика измерения температуры воздуха (см. Главу Топливная и выхлопная системы).

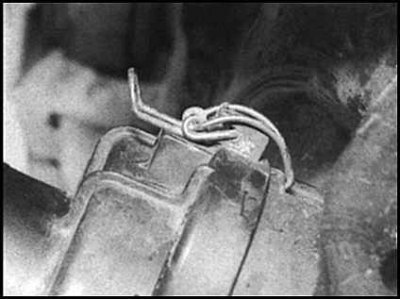

4. Отдайте пружинные зажимы.
5. Снимите крышку с кожуха воздухоочистителя.
Оригинал расположен на ресурсе (autoinstruction)

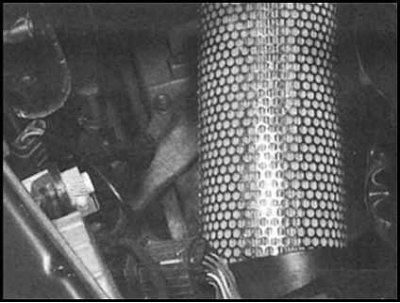

6. Снимите с кожуха фильтрующий элемент воздухоочистителя.
7. Чисто протрите внутренние поверхности крышки и кожуха, затем вставьте новый элемент.
8. Установите на место крышку и закрепите с помощью зажимов. Имейте в виду, что грань, помеченная стрелкой "UP" должна быть направлена вверх.
9. Подсоедините / установите на место воздушный патрубок.
