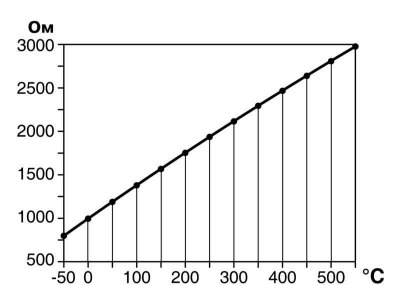

Температурная зависимость сопротивления датчика воспламенения (доп. отопитель)
Температурная зависимость сопротивления датчиков температуры ОЖ (доп. отопитель)
| Ток, потребляемый вентиляторами радиатора на высоких // низких оборотах, А | |
| 23 // 15 |
| 14 // 9 |
| Сопротивление резистора низких оборотов вентилятора, Ом | 0.33 ± 10% |
| Температура открывания термостата, град. | 89 ± 2 |
| Точка кипения | 131 град. при 1.4 атм |
| Температура перехода стрелки указателя температуры ОЖ в красную зону, град | 129 ± 2.5 |
| Давление срабатывания клапана крышки расширительного бачка, атм | 1.4 ± 1.5 |
| Температура включения вентилятора радиатора на высоких // низких оборотах, град. | |
| (100 // 113) ± 2 |
| (97 // 107) ± 2 |
| Температура выключения вентилятора радиатора на высоких // низких оборотах, град. | |
| (96 // 109) ± 1 |
| (93 // 103) ± 1 |
| Смазка уплотнительных колец и сальников водяного насоса | Gleitmo 805 |
Системы отопления, вентиляции и кондиционирования воздуха
Зависимость выходного напряжения датчика давления системы К/В от давления
| Максимальное допустимое рабочее давление дополнительного отопителя, атм | 2.5 |
| Минимальный водяной поток через дополнительный отопитель, л/ч | 450 |
| Теплоотдача дополнительного отопителя в режиме «HIGH» // «LOW», кВт | 5 // 2.4 |
| Потребление топлива дополнительным отопителем в режиме «HIGH» // «LOW», л/ч | 0.62 // 0.30 |
| Максимальное // нормальное потребление тока циркуляционным насосом при напряжении 12 В, А | 1.6 // 0.8 |
| Обороты вентилятора отопителя в режиме «HIGH» // «LOW», об/мин | (8000 // 4500) ± 400 |
| Тип хладагента | R134a |
| Количество хладагента, гр. | 875 |
| Температурная зависимость сопротивления датчика температуры системы К/В | |
| Температура, град. | Сопротивление, кОм |
| 2.66 |
| 4.2 |
| 6.25 |
| 7.8 |
| 9.9 |
| 12.7 |
| 16.3 |
| 18.0 |
| 21.1 |
| Напряжение питания датчика давления системы К/В, Втеплообменника, Ом | 5 |
| Сопротивление э/м клапана отсечки | 43÷49 |
| Сопротивление обмоток 1 и 2 шаговых двигателей системы ACC (между клеммами 1 и 3, а также 4 и 6), Ом | 100 |
Компрессор К/В
Температурная зависимость сопротивления датчика температуры воздуха в салоне системы ACC
| Тип | Denso 7SBU16, поршневой, с переменным объёмом |
| Объём цилиндра, см 3 | 161 |
| Тип рефрижераторного масла | синтетическое гликолевое масло P.A.G. |
| Объём рефрижераторного масла в новом компрессоре, мл | 145 |
| Диапазон скоростей, об/мин | 750÷8000 |
| Температура срабатывания защиты от перегрева в э/м муфте, град. | 184 |
| Люфт э/м муфты, мм | 0.5÷0.15 |
| Давление открывания // закрывания предохранительного клапана, атм. | 39 // более 34 |
Усилия затягивания резьбовых соединений, Н·м
Система охлаждения
| Полый болт крепления перепускной трубки к впускному трубопроводу | 8 |
| Зажим шланга на перепускной трубке | 8 |
| Крепёж впускного трубопровода двигателей V6 | 20 |
| Крепёж вентилятора радиатора | 8 |
| Крепёж водяного насоса | |
| 22 |
| 25 |
| Гайка крепления охладителя двигательного масла (4-цилиндровые двигатели) | 10 |
| Крепёж шкива водяного насоса двигателей V6 | 8 |
| Крепёж шкива насоса ГУР двигателей V6 | 20 |
| Крепёж натяжителя ремня привода вспомогательных агрегатов двигателей V6 | 40 |
| Крепёж насоса ГУР 4-цилиндровых двигателей | 24 |
| Крепёж корпуса термостата 4-цилиндровых двигателей | 22 |
| Термостат двигателей V6 | 20 |
| Крепёж трубки охлаждения к водяному насосу 4-цилиндровых двигателей | 10 |
| Полый болт крепления трубки охлаждения турбокомпрессора | |
| 25 |
| 20 |
| Полый болт крепления трубки вентиляции картера к впускному трубопроводу | 24 |
| Крепёж термозащитного экрана | |
| 24 |
| 20 |
| 22 |
Система К/В
| Болты крепления компрессора К/В | 24 |
| Крепление шлангов К/В к компрессору | 20 |
| Соединения PAD к ресиверу | 8 |
| Расширительный клапан | 5 |
| Соединения шлангов PAD к расширительному клапану | 8 |
| Соединение низконапорной трубки между расширительным клапаном и компрессором | 8 |
| Соединение высоконапорной трубки между ресивером и расширительным клапаном | 8 |
| Датчик давления | 7÷9 |
