Система управления дизельным двигателем V6, версия 1 (Saab 9-5 1 «YS3E»)

  • Главная
  • Сааб
  • 9-5
  • YS3E (1997-2010)
  • Электрооборудование
  • Электрические схемы
  • Система управления дизельным двигат…
0

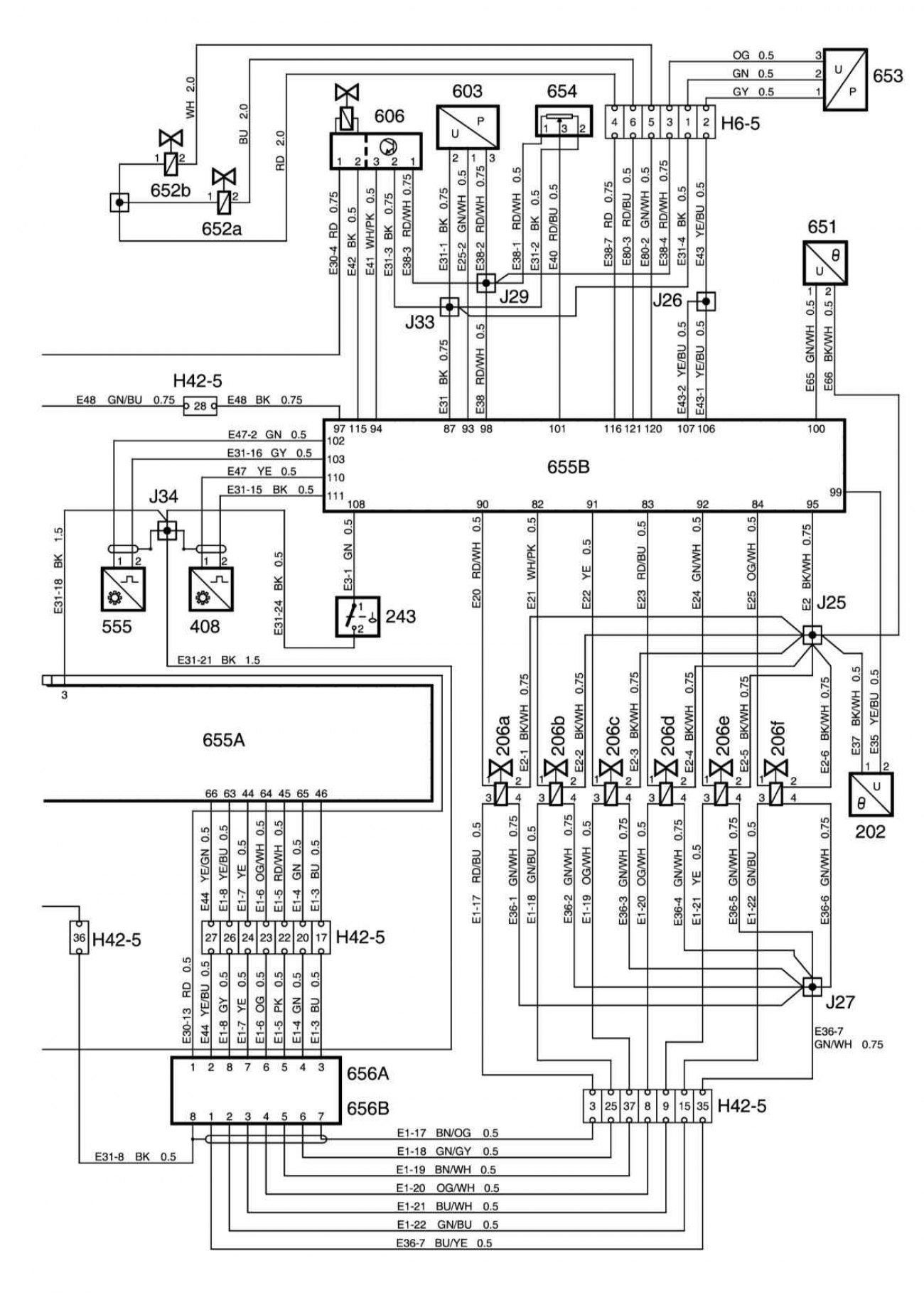

Система управления дизельным двигателем V6, версия 1, часть 1 из 3



Система управления дизельным двигателем V6,…
Открыть большую картинку в новой вкладке »

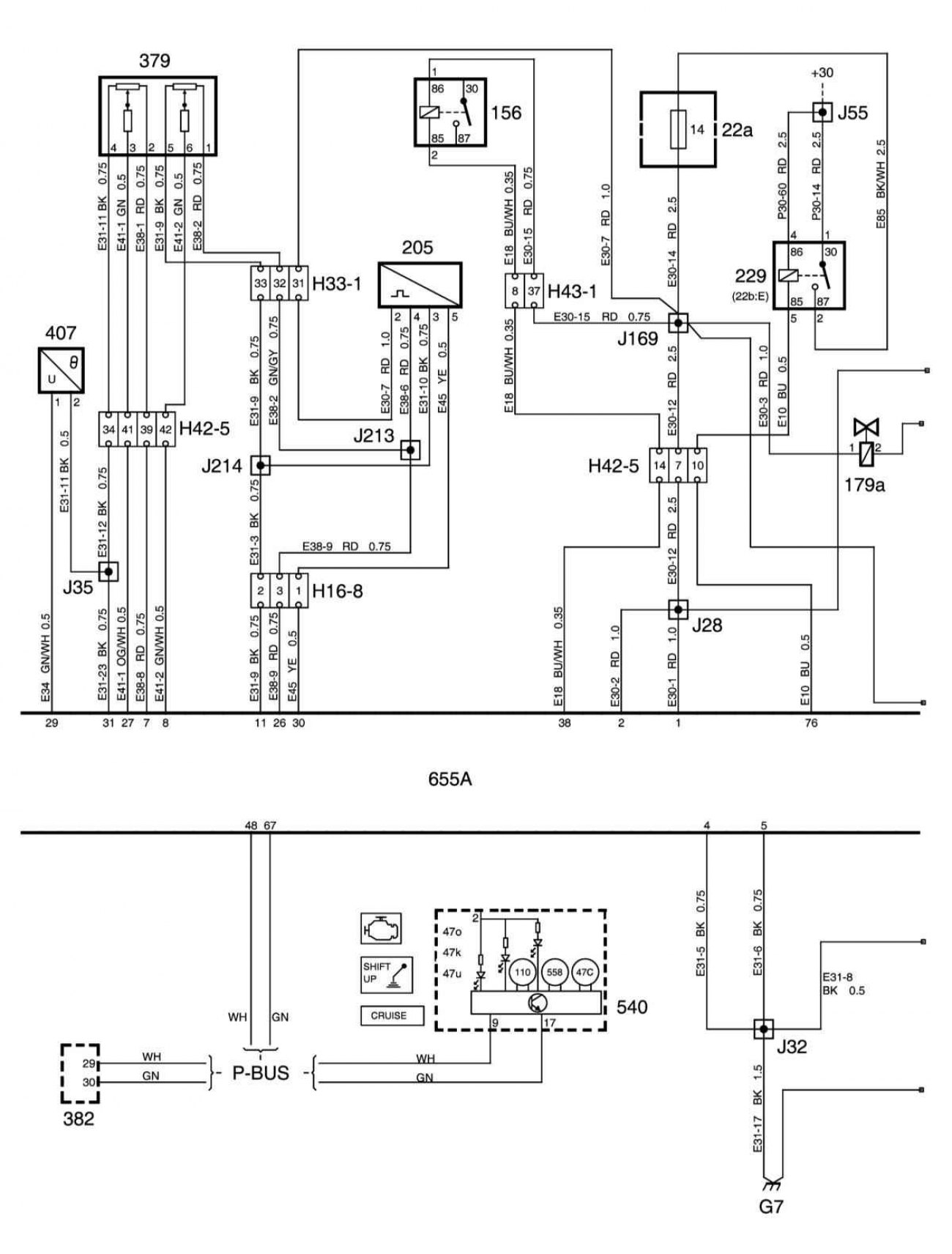

Система управления дизельным двигателем V6, версия 1, часть 2 из 3



Система управления дизельным двигателем V6,…
Открыть большую картинку в новой вкладке »


Система управления дизельным двигателем V6, версия 1, часть 3 из 3



Система управления дизельным двигателем V6,…
Открыть большую картинку в новой вкладке »


(Оригинал можно просмотреть на сайте: AutoInstruction.ru)

Обозначения, использующиеся на схемах электрооборудования находятся здесь →
Статья проверена экспертом: Тимофей Прокофьев
