Проверка
Проверка геометрических параметров подвески производится на специальном стенде в условиях мастерской автосервиса. Данные для проверки и регулировки колёс приведены в Спецификациях Главы Подвеска и рулевое управление.

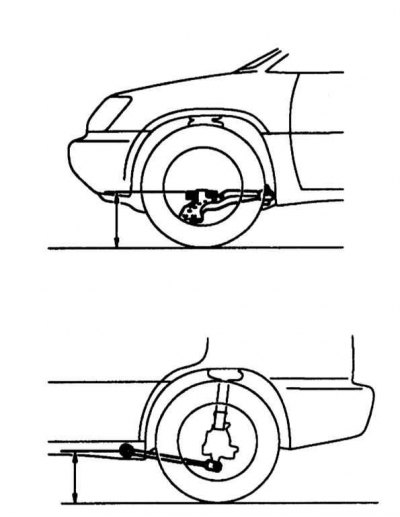

1. Измерьте расстояния от земли до центра переднего болта крепления нижнего рычага передней подвески и до центра переднего болта крепления продольного рычага задней подвески. Сравните полученные значения с требованиями Спецификаций Главы Подвеска и рулевое управление.
Данные в Спецификациях Главы Подвеска и рулевое управление даны для шин P225/70R16.
2. Установите автомобиль на измерительный стенд и проверьте углы развала, выбега и наклона оси поворота колёс. Если при нормальном развале углы выбега и наклона оси поворота колёс не соответствуют требованиям Спецификаций Главы Подвеска и рулевое управление, проверьте компоненты подвески на наличие повреждений и износа.

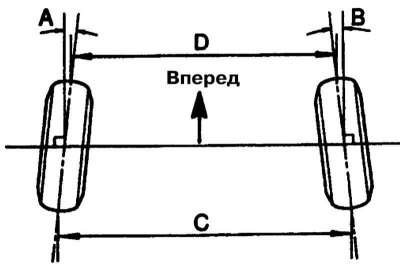

3. Проверьте сходимость колёс.
4. Поверните до упора рулевое колесо и измерьте предельные углы поворота колёс. При неудовлетворительных результатах проверки проверьте длины левой и правой рулевых тяг.
Регулировка развала
После регулировки развала проверьте сходимость колёс. При регулировке угла развала старайтесь выставить его среднее значение.
1. Снимите передние колёса и держатели датчиков скорости ABS.
2. Отдайте две нижние гайки крепления стойки передней подвески к поворотному кулаку.

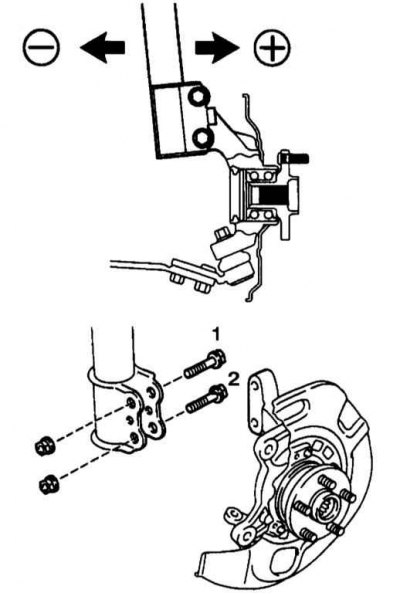

3. Смажьте резьбу гаек (1) и (2) двигательным маслом и временно установите их.
4. Отрегулируйте развал нажимая или оттягивая нижнюю часть стойки в соответствующем направлении.
5. Затяните гайки с усилием 210 Нм. Установите передние колёса.
6. Снова проверьте угол развала.

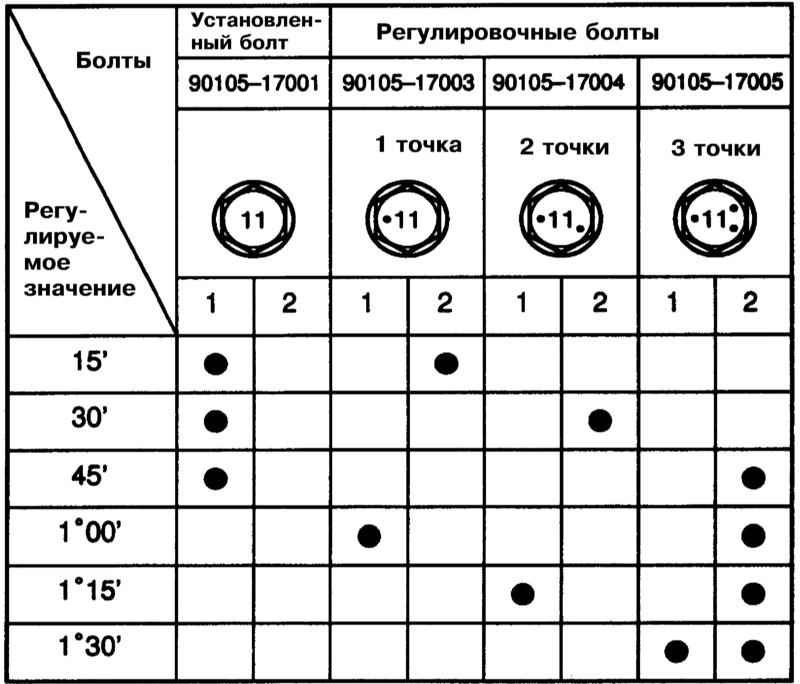

7. Диапазон регулировки установленных болтов составляет от 6' до 30'. При необходимости можно подобрать регулировочные болты в соответствии с приведённой ниже таблицей.
5. После отдавания гаек замените болт(ы) на подобранные (при необходимости).
Регулировка сходимости
1. С защитные чехлы и отдайте контргайки наконечников рулевых тяг.
(Информация размещена на интернет-сайте: «autoinstruction»)

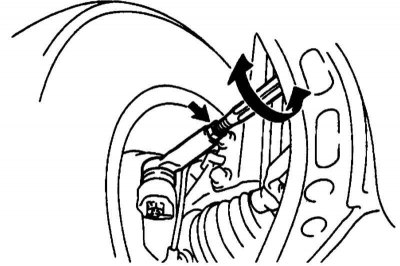

2. Поверните рулевые тяги на количество оборотов, необходимое для установки среднего спецификационного значения сходимости.

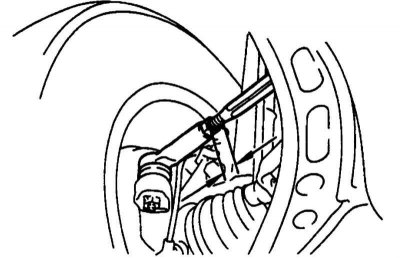

3. Удостоверьтесь, что остаточные длины правой и левой рулевых тяг различаются не более, чем на 1.5 мм.
4. Затяните контргайки наконечников рулевых тяг с усилием 74 Нм. И установите защитные чехлы.
