Снятие
Примечание: Описание процедуры снятия может содержать описание действий по установке.
1. Обратитесь к процедуре: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. Обратитесь к процедуре: Лебедка (419-12 Лебедка, Снятие и установка).

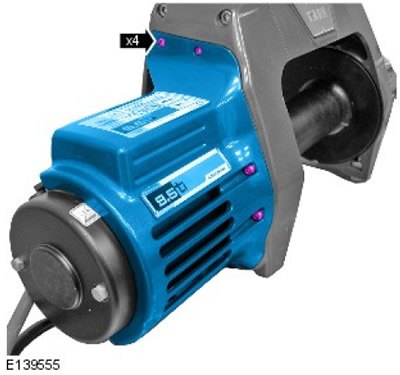

3. Момент затяжки: 7 Нм.

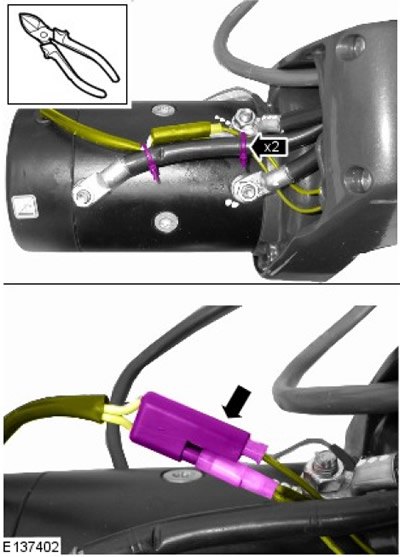

4.
5.

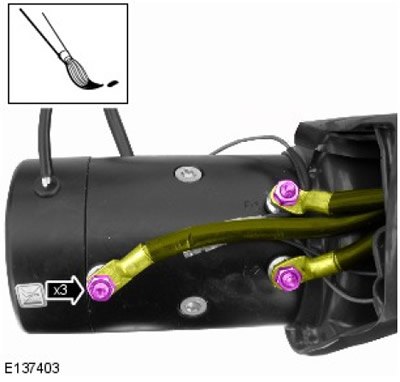

Внимание:
- Отметьте положение кабелей для облегчения установки.
- Во избежание повреждения элементов используйте дополнительный ключ при ослаблении и затяжке клемм.
Момент затяжки: 25 Нм.

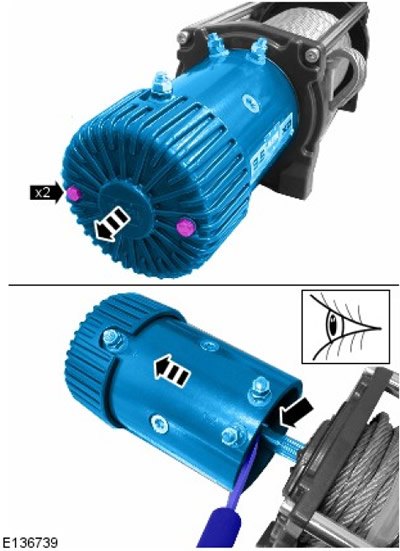

6.
Внимание:
- Если якорь извлекается из электродвигателя, щетки электродвигателя потребуется повторно настроить для обеспечения возможности установки.
- Убедитесь, что вал якоря снят вместе с корпусом электродвигателя.
- При необходимости используйте подходящий инструмент для перемещения якоря вместе с электродвигателем.
Момент затяжки: 8 Нм.
Установка
1. Установка выполняется в последовательности, обратной порядку разборки.
