Снятие
Внимание: Для упрощения процедуры установки запомните схему прокладки кабелей и места расположение зажимов жгутов проводов.
1. Обратитесь к процедуре: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2.
3.

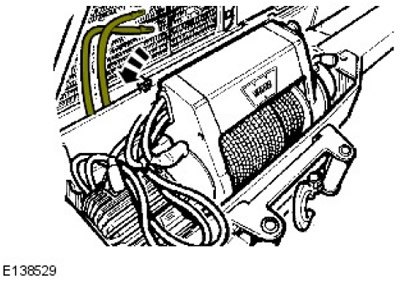

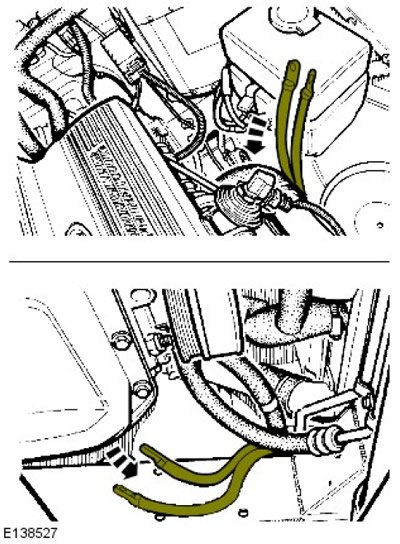

Внимание: Во избежание повреждения элементов используйте дополнительный ключ при ослаблении и затяжке клемм.
4.
5. Обратитесь к процедуре: Решетка радиатора (501-08 Наружная отделка, Снятие и установка).
6.
Предупреждение: Установите под автомобиль домкратные стойки.
Поднимите и подоприте автомобиль.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
Предупреждение: Эта операция выполняется с помощником.
Установка
1.
Предупреждение: Эта операция выполняется с помощником.

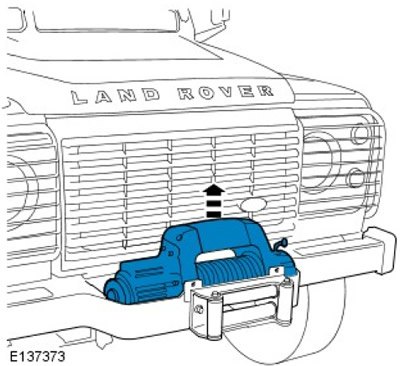

Установите лебедку.

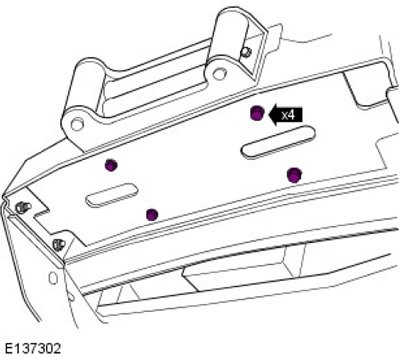

2. Затяните болты моментом 40 Нм.

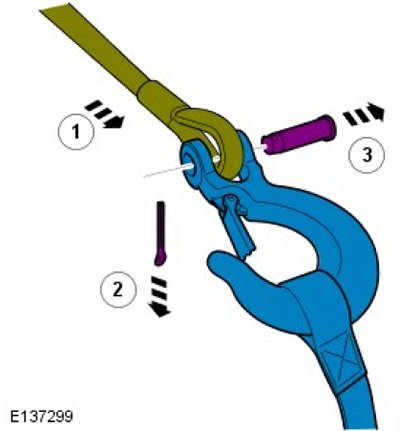

3. Установите крюк лебедки.
4.
Внимание:

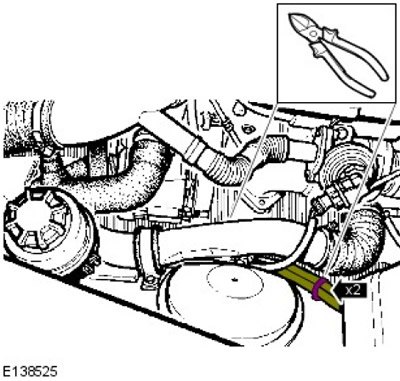

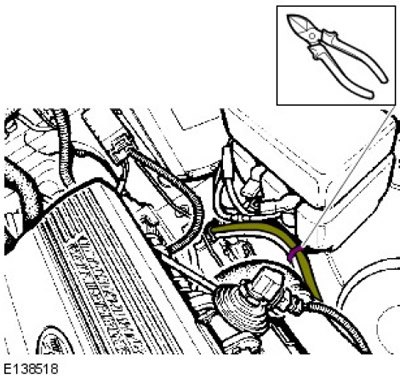

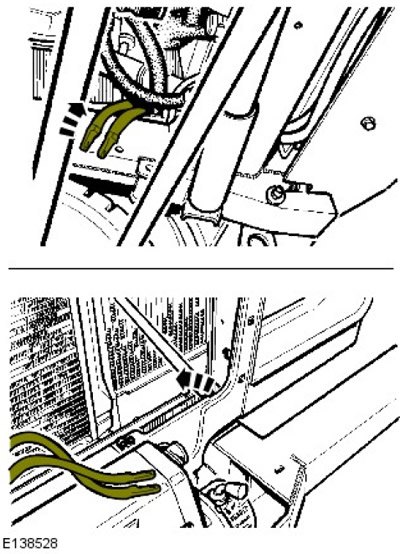

- Проложите кабели по схеме, которую вы составили при снятии.
- Установите зажимы в места, отмеченные при снятии.

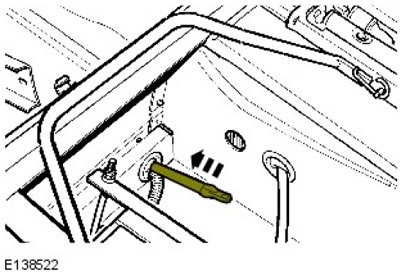

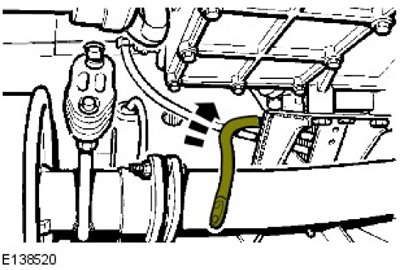

Подсоедините кабели питания и массы лебедки.

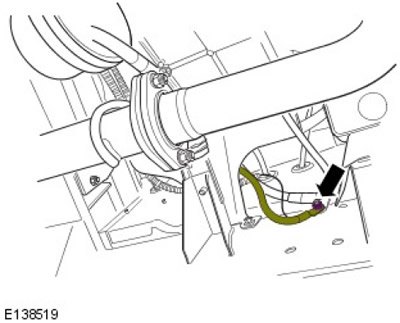

5. Затяните с усилием 25 Нм.

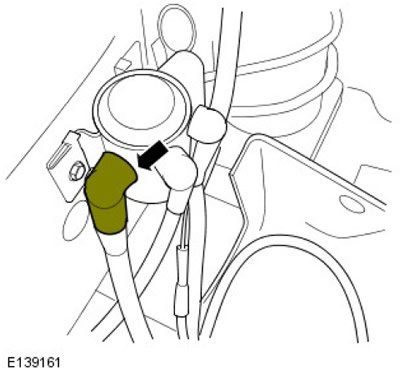

6. Подсоедините кабель питания лебедки к аккумуляторной батарее.
7.
Внимание: Во избежание повреждения элементов используйте дополнительный ключ при ослаблении и затяжке клемм.

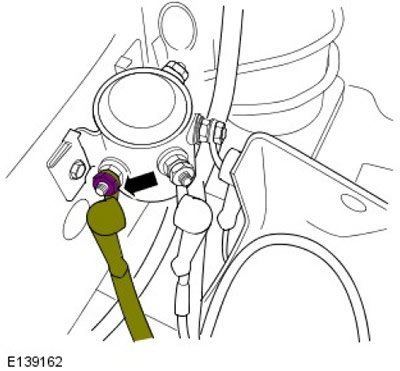

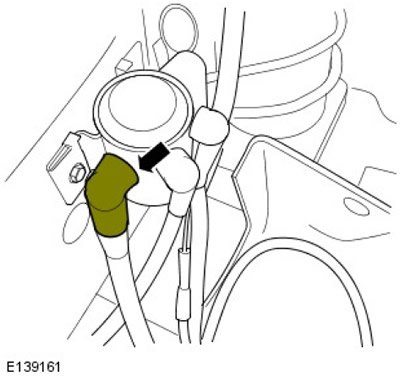

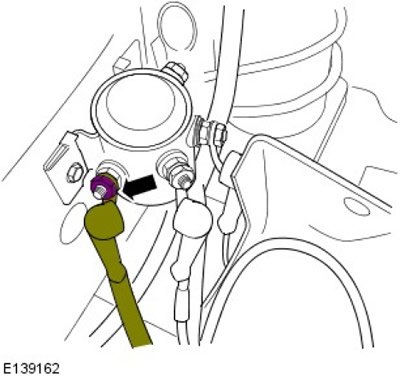

Затяните моментом 7,3 Нм.
8.
9. Обратитесь к процедуре: Решетка радиатора (501-08 Наружная отделка, Снятие и установка).
10. Обратитесь к процедуре: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
