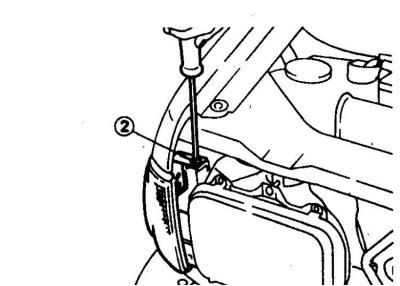

Указатель поворота и стояночный фонарь
1 – передняя комбинация ламп; 2 – разъем
Снятие лампы бокового повторителя поворота
1 – передняя комбинация ламп; 2 – разъем
Снятие лампы повторителя поворота при угловом монтаже
Разборка заднего фонаря
Снятие и установка
Передний указатель поворота и стояночный фонарь
1. Отсоедините батарею от массы.
2. Отверните винты крепления плафона рассеивателя.
3. Достаньте фонарь в сборе из бампера, достаньте лампу.
4. Установите лампу и фонарь.
5. Соедините батарею с массой, проверьте работу фонаря.
Повторители сигналов поворота
1. Отсоедините батарею от массы.
2. Отверните винты и снимите плафон. Поверните держатель лампы, достаньте из плафона и достаньте лампу.
3. Соберите фонарь в обратном порядке.
Задний блок стояночного фонаря, сигнала торможения и указателя поворота
1. Отсоедините батарею от массы.
2. Отверните винты, снимите плафон и достаньте лампу.
3. Со стороны багажного отсека снимите декоративную панель и достаньте лампы из держателей.
4. Соберите фонарь в обратном порядке.
