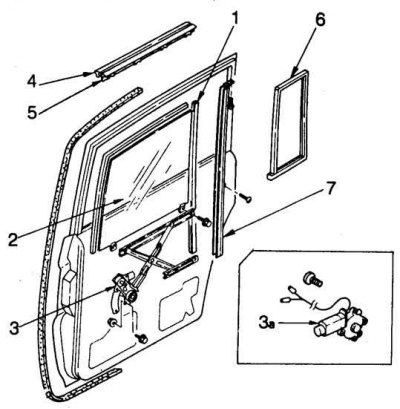

Переднее стекло и регулятор стеклоподъемника автомобиля Trooper/ Bighorn
1 – желоб направляющей стеклоподъемника; 2 – стекло; 3 – рукоятка регулятора стеклоподъемника; 3а – регулятор стеклоподъемника с электроприводом; 4 – наружный уплотнитель; 5 – внутреннмй уплотнитель; 6 – неподвижное стекло в сборе; 7 – переплет подвижной секции
Заднее стекло и регулятор стеклоподъемника автомобиля Trooper/ Bighorn
1 – желоб направляющей стеклоподъемника; 2 – уплотнитель; 3 – форточка; 4 – внутренний уплотнитель; 5 – наружный уплотнитель; 6 – стекло; 7 – регулятор стеклоподъемника; 7а – регулятор стеклоподъемника с электроприводом; 8 – рукоятка регулятора стеклоподъемника; 8а – переключатель стеклоподъемника

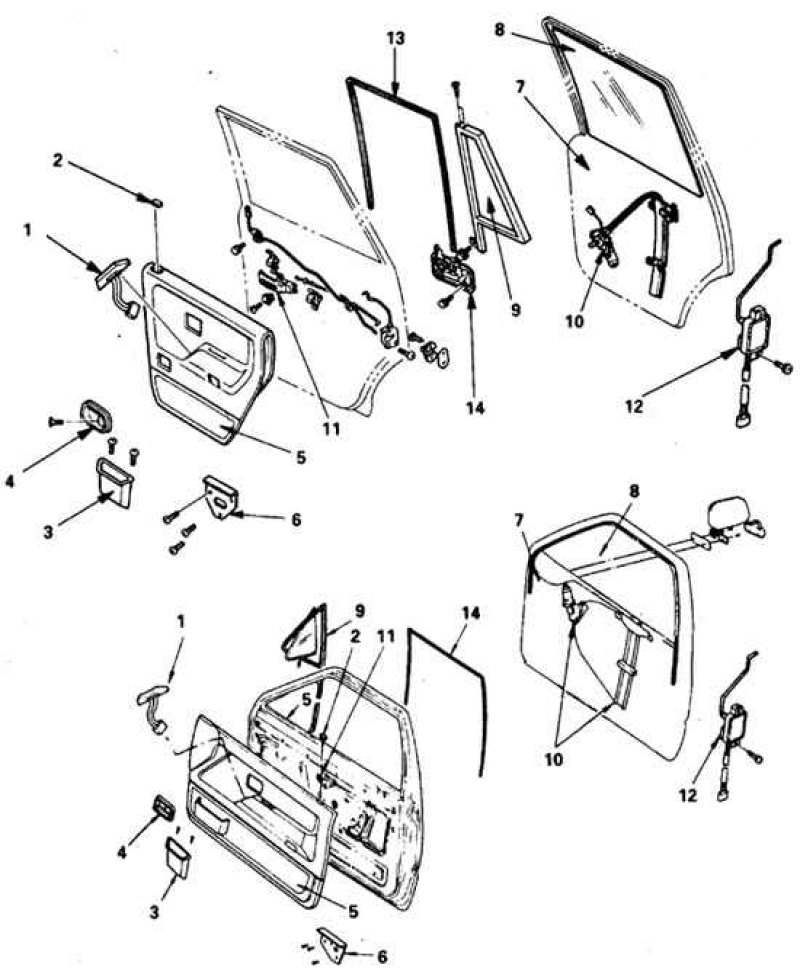

Регулятор задних и передних стеклоподъемников автомобиля Rodeo/ Passport
1 – переключатель стеклоподъемника; 2 – оправа кнопки; 3 – контейнер для мусора; 4 – накладка; 5 – декоративная панель; 6 – кронштейн; 7 – водозащитный экран; 8 – стекло; 9 – форточка; 10 – регулятор стеклоподъемника с электроприводом; 11 – внутренняя ручка; 12 – дверной замок с электроприводом; 13 – желоб направляющей стеклоподъемника; 14 – наружная ручка
Внимание! Электродвигатели стеклоподъемников автомобилей Isuzu встроены в единый блок регулятора бокового стекла.
Процедуры снятия и замены аналогичны этим же процедурам для ручного привода стекол. Манипуляции с внутренней дверной ручкой применимы для выключателей стеклоподъемника.
Снятие и установка
1. Перед началом работ надо отсоединить провода от регулятора.
Автомобили Amigo/ MU/ Jazz
2. Снимите панель двери и водозащитный экран.
3. Подденьте и достаньте линейные уплотнители стекол.
4. Отверните винты крепления нижнего желоба к регулятору двери и наклонив, достаньте стекло.
5. Отверните винты крепления регулятора и достаньте регулятор через проем в каркасе двери.
6. Установка выполняется в обратном порядке.
7. Установите стекло и убедитесь в правильности положения нижнего желоба.
8. Установите линейные уплотнители стекол так, чтобы срез был обращен внутрь.
Автомобили Trooper/ Bighorn и Rodeo/ Passport
9. Снимите панель двери и водозащитный экран.
10. Подденьте и достаньте линейные уплотнители стекол.
11. Отверните винты поворотной форточки и снимите форточку, потянув вверх.
12. Отверните винты нижнего желоба и снимите стекло двери.
13. Отверните винты крепления регулятора и достаньте регулятор через проем в каркасе двери.
14. Установка выполняется в обратном порядке.
