Схема темпостата (управление скоростью) (Infiniti QX4)

0

Темпостат

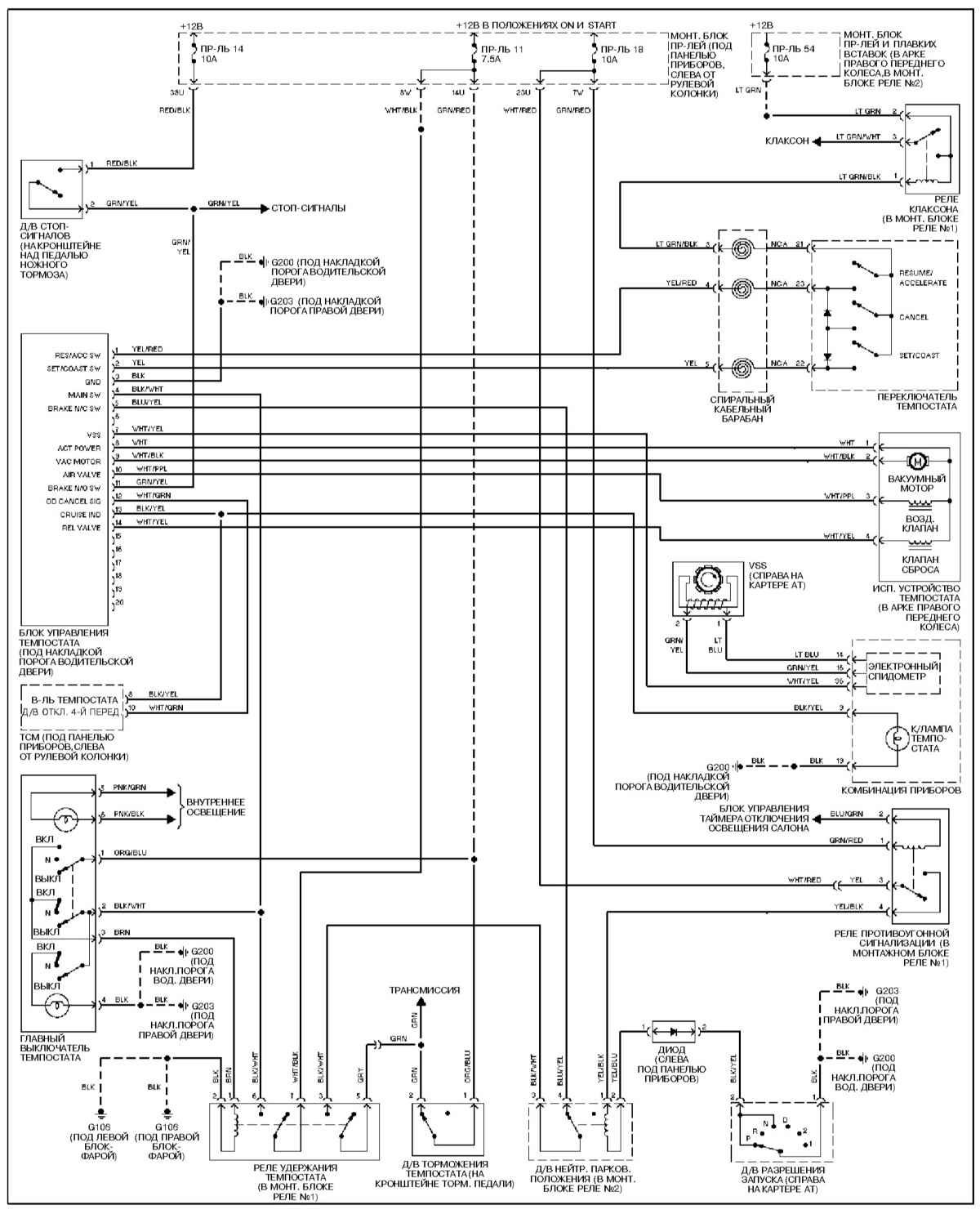

Схема темпостата (управление скоростью)

Открыть большую картинку в новой вкладке »

Список используемых в обозначениях на схемах аббревиатур находится здесь →

Статья проверена экспертом: Вячеслав Веретенников
