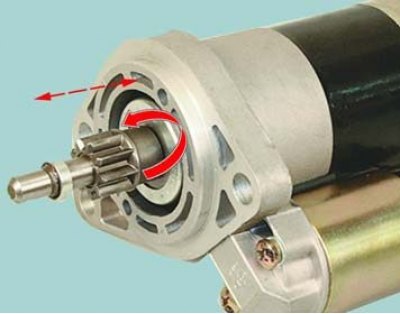

1. Проверьте легкость перемещения муфты привода вдоль вала. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

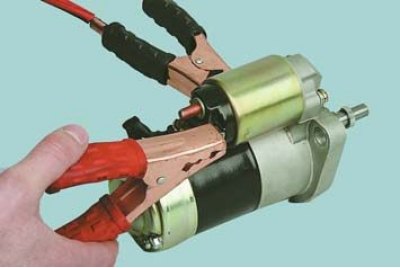

2. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а другим – к выводу управляющего провода тягового реле. Если тяговое реле исправно, раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.

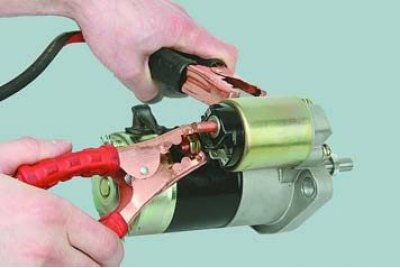

3. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Ротор стартера должен начать вращаться с частотой более 5000 мин-1. В противном случае отремонтируйте стартер.
Вам потребуются: ключи «на 8», «на 13», отвертки с плоским и крестообразным лезвием, пассатижи с узкими губками, молоток, тестер, штангенциркуль.
1. Снимите стартер с автомобиля (см. «Снятие и установка стартера»).

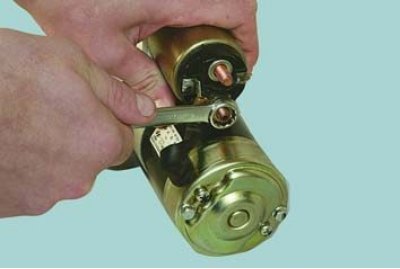

2. Ключом «на 13» отверните гайку крепления шины к контактному болту тягового реле.

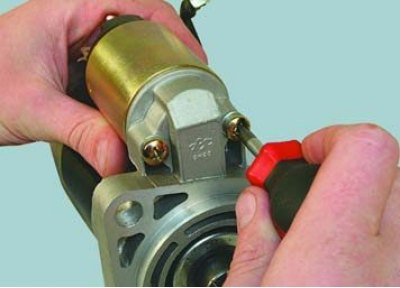

3. Выверните два винта крепления тягового реле...
4. ...и снимите реле.

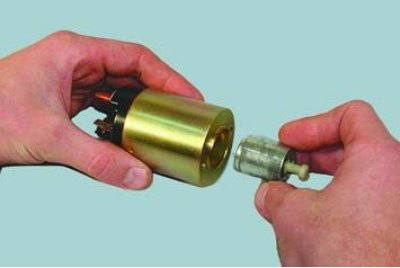

5. Извлеките из тягового реле якорь...
6. ...и возвратную пружину.
7. Ключом «на 8» выверните два стяжных болта.

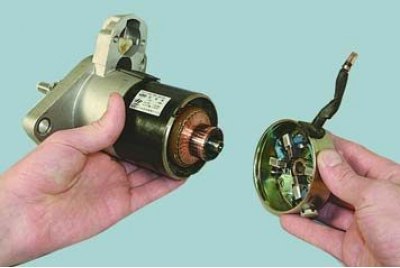

8. Снимите заднюю крышку стартера.

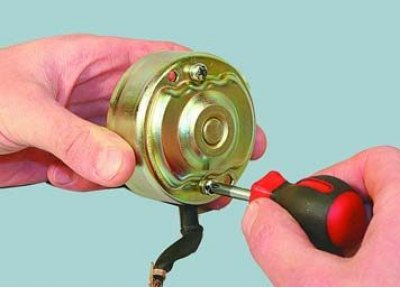

9. Выверните два винта крепления к крышке щеточного узла...

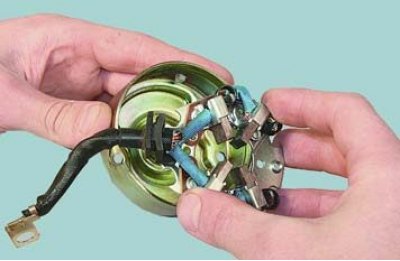

10. ...и извлеките щеточный узел из крышки.
11. Проверьте перемещение щеток в корпусе. Они должны перемещаться легко, без заеданий. Замерьте высоту щеток. Если высота щеток меньше 7 мм, щеточный узел необходимо заменить.

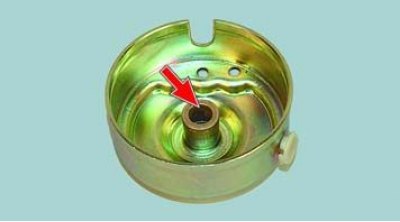

12. Осмотрите заднюю крышку стартера. Если втулка в крышке изношена или на ней обнаружены задиры, раковины и другие дефекты, необходимо заменить втулку или крышку в сборе с втулкой.
13. Разъедините корпус стартера (статор) и переднюю крышку в сборе с редуктором.

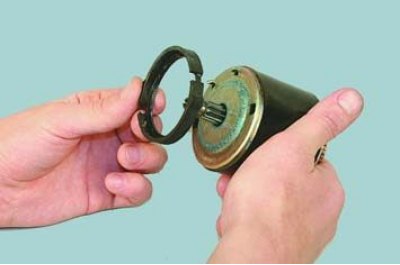

14. Снимите со статора уплотнительное кольцо.
15. Извлеките ротор из статора.

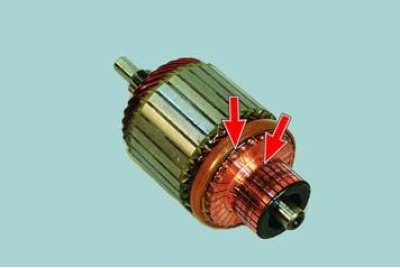

16. Осмотрите ротор. Если коллектор загрязнен или на нем есть риски, царапины и другие дефекты, прошлифуйте коллектор мелкой стеклянной шкуркой. При значительной шероховатости коллектора или выступании слюды между его пластинами проточите коллектор на токарном станке и затем прошлифуйте мелкой стеклянной шкуркой. Биение коллектора относительно цапф вала не должно превышать 0,05 мм. Проверьте надежность пайки выводов обмотки ротора к пластинам коллектора. Осмотрите обмотку по торцам ротора, диаметр обмотки должен быть меньше пакета железа ротора. В противном случае замените ротор.
17. Осмотрите состояние шестерни вала ротора на отсутствие повреждений в виде забоин и шероховатостей. При возможности незначительные повреждения удалите мелкозернистой наждачной шкуркой.

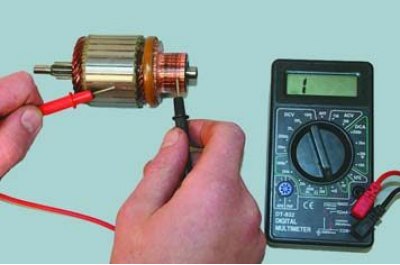

18. Проверьте обмотку якоря на короткое замыкание с помощью тестера, включенного в режиме измерения сопротивления. Сопротивление должно стремиться к бесконечности.
19. Извлеките демпфер опоры рычага привода.
Оригинал опубликован на онлайн-портале Autoinstruction.ru

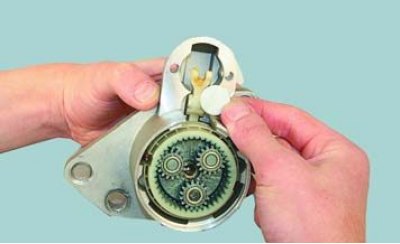

20. Извлеките накладку опоры рычага привода.
21. Извлеките из передней крышки вал привода в сборе с муфтой свободного хода.
22. Осмотрите переднюю крышку стартера и при обнаружении трещин замените ее.

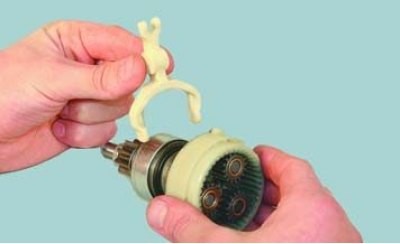

23. Снимите рычаг с муфты привода.

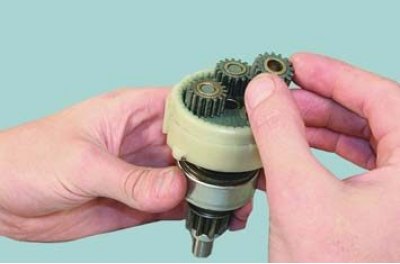

24. Снимите с осей водила три сателлита.

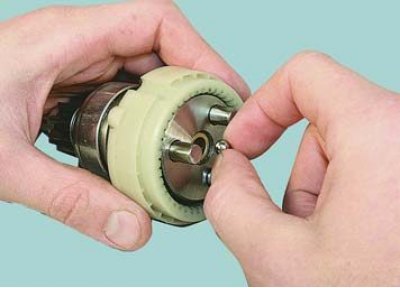

25. Выньте из отверстия вала привода опорный шарик.
26. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените детали привода или привод в сборе.

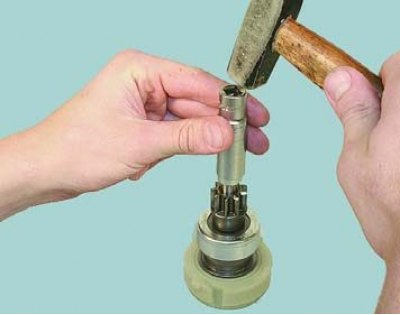

27. Сдвиньте по валу якоря ограничительное кольцо.

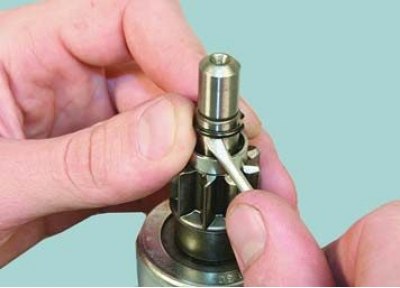

28. Подденьте отверткой...

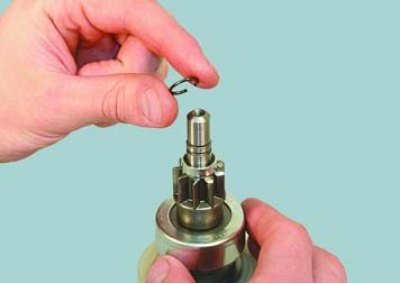

29. ...и снимите стопорное кольцо.
30. Снимите ограничительное кольцо.
31. Снимите шестерню привода с муфтой свободного хода...
32. ...и солнечную шестерню планетарного редуктора.
33. Осмотрите солнечную шестерню. Зубья шестерни привода не должны иметь значительного износа. Если опорная втулка, установленная в отверстии шестерни, изношена или на ней появились задиры, раковины и другие дефекты, необходимо заменить солнечную шестерню.
34. Осмотрите вал привода. На его рабочих поверхностях не должно быть значительного износа, задиров, раковин и пр.
35. Соберите стартер в последовательности, обратной разборке, с учетом следующих особенностей:
- смажьте шестерню вала ротора кремнийсодержащей смазкой General Electric CG321 или аналогичной;
Внимание! В процессе эксплуатации муфту привода смазывать не нужно. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.
- смажьте моторным маслом подшипники (втулки), в которых вращается ротор стартера;
- перед установкой тягового реле нанесите на поверхность реле, контактирующую с крышкой стартера со стороны привода, тонкий слой силиконового герметика.
