Датчик давления масла является устройством мониторинга состояния двигателя. Его назначение – предупреждать водителя о критическом снижении давления, чтобы тот, в свою очередь, произвел быструю остановку. Чтобы избежать неприятностей в дороге, автомобилист должен знать, как работает и где находится этот датчик.

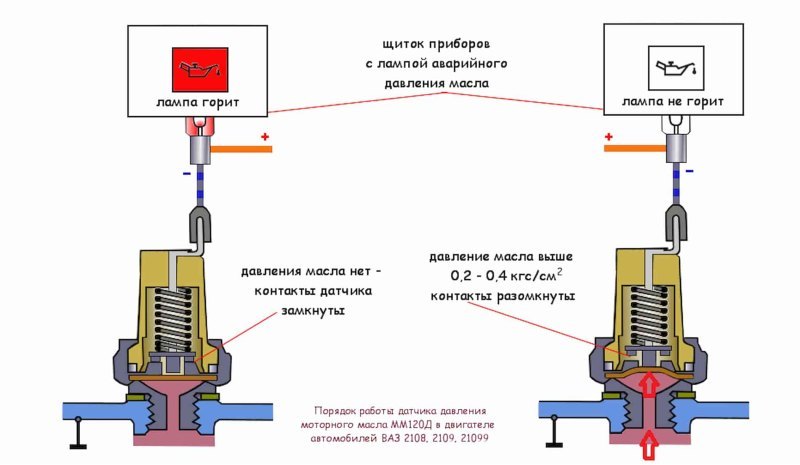

Датчик давления масла – принцип работы
Работа этого устройства основана на мембранном механизме. При появлении необходимого давления в масляной системе контакты датчика замыкаются или размыкаются. В большинстве случаев используется именно размыкание.

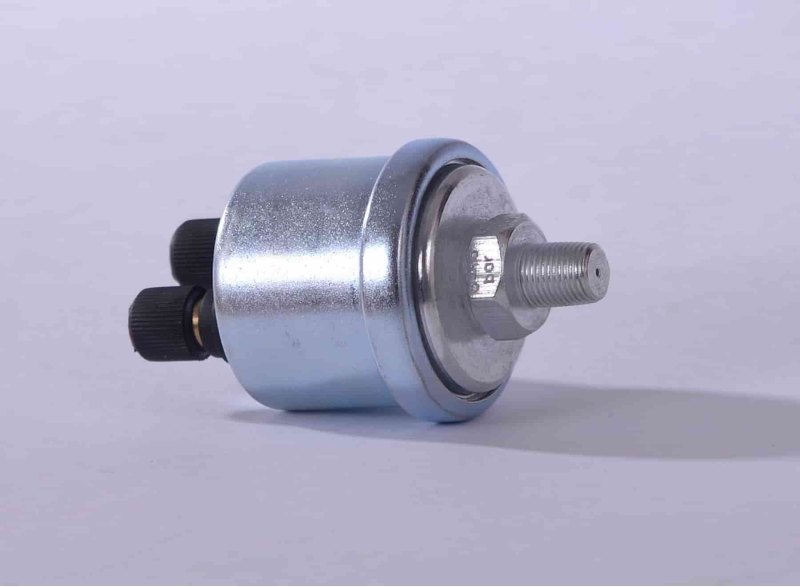

Датчик давления масла представляет собой целую систему, главным в которой является щиток приборов. На щитке расположена лампа аварийного давления масла, которая загорается при включении зажигания. Горящая лампа сигнализирует о том, что требуемое давление в системе отсутствует. После запуска ДВС, контакты датчика размыкаются, и лампа тухнет, сообщая о том, что давление в норме. Как правило, сам датчик выполнен из металла и является массой, благодаря чему к нему подходит всего лишь один провод.
Источник доступен на веб-сайте (autoinstruction.ru)
У многих современных автомобилей лампа гаснет через определенный период времени после включения зажигания, сообщая о том, что система исправна и загорается, если давление пропадает. Также многие машины могут быть оснащены специальным звуковым сигнализатором, который также срабатывает при активации датчика.

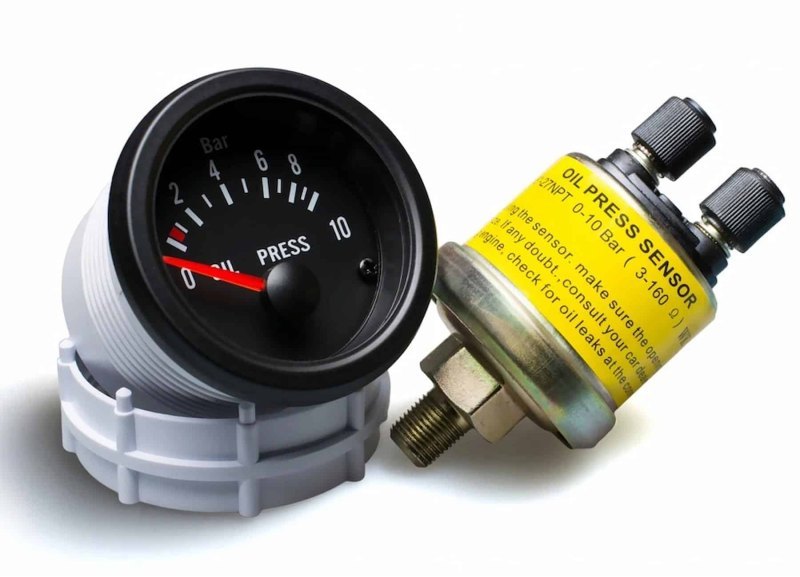

Отдельный вид датчиков идут в паре с указателем. Такие впервые появились на ВАЗ-2106, но через некоторое время стали не популярны. Суть в том, что указатель показывает фактическое давление масла в режиме реального времени, в том числе после увеличения оборотов коленчатого вала. Принцип их основан на изменении сопротивления датчика, в зависимости от давления. Несмотря на сложную схему, такие датчики являются самыми информативными, так как способы показать снижение давления масла вне порога срабатывания лампы.
В задачи любого датчика давления масла входят следующие функции:
- Предупреждение водителя об аварийном низком давлении масла в двигателе.
- Предупреждение о низком уровне масла.
- Прочие проблемы системы смазки.
Внимание! При появлении индикации на панели значка аварийного давления масла, рекомендуется немедленно остановить двигатель и доставить автомобиль до ближайшей СТО.

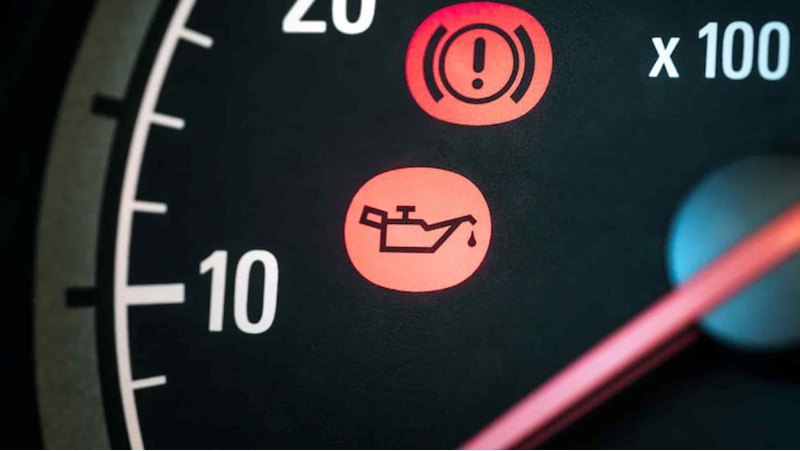

Причины низкого давления масла
Существует несколько причин, из-за которых может загореться аварийная лампа:
- снижение производительности масляного насоса;
- неисправность обратного клапана масляного фильтра;
- грязь в двигателе;
- износ вкладышей двигателя;
- повышенный износ распредвала и его постели;
Данные неисправности могут фатально сказаться на состоянии всего двигателя и игнорировать их не стоит. Езда с низким давлением масла может привести к локальному перегреву деталей, их деформации и заклиниванию. Особенно это касается подвижных частей, между которыми происходит трение.

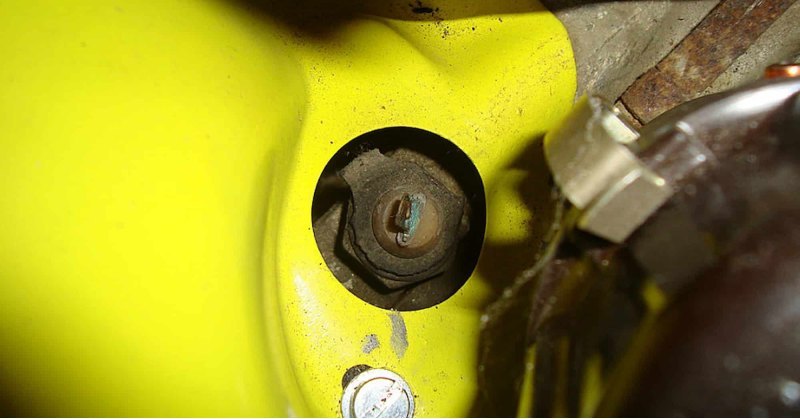

Порог срабатывания датчика давления масла
Для большей части машин с двигателем внутреннего сгорания нормальным считается давление масла не менее 1 бар при холостых оборотах коленвала. Если это значение ниже, то имеются проблемы в масляной системе машины. В этом случае необходим соответствующий ремонт.
Порог срабатывания датчика в большинстве случаев – 0,1 бар. У Mitsubishi этот параметр – 0,7-0,8 бар. На автомобилях Nissan встречаются датчики с порогом 0,6 бар. Самый низкий порог срабатывания у Subaru – всего 0,15 бар и это плохо. Чем выше порог срабатывания сенсора, тем лучше, так как снижение давления масла в двигателе – процесс постепенный и происходит в порядке износа и лучше, если водитель будет осведомлен об этом заранее. Так есть шанс спасти мотор еще до его «кончины».
Где находится датчик ДДМ

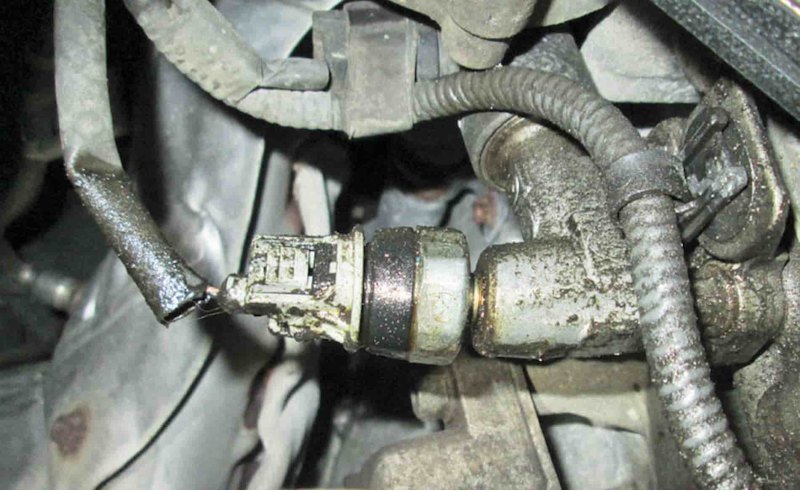

Подтекающий датчик ДДМ
Существует всего два места установки таких устройств:
- Головка блока цилиндров;
- Блок цилиндров;
Первое место является одним из самых лучших. Дело в том, что для продавливания масла к распределительным валам, необходимо хорошее давление. В верхней части двигателя это давление уже снижается и без учета потерь эта величина должна быть не менее 1 бар. Датчики, расположенные в верхней части мотора, фиксируют потери и могут предупредить автовладельца о начинающемся процессе износа двигателя. В этом случае ЦПГ считается еще не пострадавшей.
Сенсор давления масла, который закручен в сам блок цилиндров таким достоинством похвастать не может. В то время, когда давление в блоке все еще в пределах нормы, в головке оно начинает падать. В конечном итоге, мотор подвергается износу, но предупреждения об этом на панели не будет.

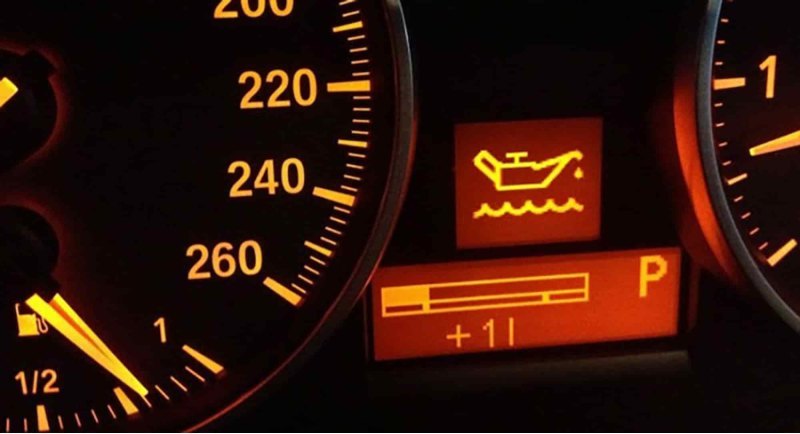

Неисправности датчика давления масла
Как и для любого устройства, для того сенсора характерны определенные неисправности. Они бывают следующими:
- лампа на панели не загорается;
- лампа горит постоянно;
- датчик протекает;
Причины у той или иной поломки могу быть самыми разными. Поэтому метод диагностики будет отличаться.
Если лампа на панели приборов не загорается, в первую очередь, необходимо проверить работу датчика. Для этого снимите с него фишку и контакт замкните на «массу» кузова. Если лампа загорелась, то датчик требуется заменить, если нет, то замены может потребовать лампа в щитке приборов. Не исключен и обрыв цепи датчика.
Если лампа горит постоянно, необходимо вначале проверить проводку – отсоедините фишку с датчика давления масла и включите зажигание. В случае, если лампа продолжает гореть, то проблема в замыкании «плюса» от щитка на «массу». Второй вариант – это неисправность самого датчика. Но проверить это можно, только замерив давление масла. Для этого вместо сенсора нужно закрутить измерительный прибор. Если показания находятся в пределах нормы, то датчик требует замены, а вот отклонения от нормы говорят уже не о неисправности сигнализатора, а о проблемах в двигателе.
Протекать датчик давления масла может от механических повреждений или естественного износа. В последнее время стали популярны устройства с пластиковым корпусом, которые имеют свойство получать трещины при работе. Через эти трещины масло может выходить наружу, «помечая» это место масляным пятном.
Второй вариант – это нарушение уплотнения датчика давления масла. В большинстве устройствах используется медная шайба, которая зажимается при затягивании сенсора и уплотняет стык. Повторно использовать такую шайбу уже нельзя. Если датчик давления масла протекает через резьбовое соединение, то это говорит об устаревшей медной шайбе, нуждающейся в замене.
Итог
Автовладелец должен уметь распознавать знаки, подаваемые данными устройствами. А вот диагностику двигателя и датчика лучше доверить профессионалам. В противном случае, можно только усугубить ситуацию.
