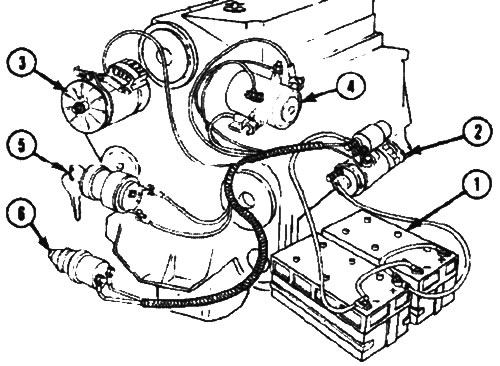

Электрооборудование двигателя: 1. аккумуляторная батарея и кабели; 2. стартер; 3. генератор; 4. магнитный выключатель стартера; 5. замок зажигания; 6. выключатель стартера; 7. электропроводка цепи стартера
Спецификации
Мощность аккумуляторной батареи (при температуре минус 18°С) для системы с напряжением 12 В:
- Автомобильный двигатель и генераторная установка — 1800 А (резервная 540 А)
- Промышленный двигатель — 2700 А (резервная 360 А)
Мощность аккумуляторной батареи (при температуре минус 18°С) для системы с напряжением 24 В:
- Автомобильный двигатель и генераторная установка — 900 А (резервная 270 А)
- Промышленный двигатель — 1350 А (резервная 360 А)
Минимальная емкость аккумуляторной батареи (при температуре минус 18°С) для системы с напряжением 12 В — 400 Ач (1800 А)
Минимальная емкость аккумуляторной батареи (при температуре минус 18°С) для системы с напряжением 24 В — 200 Ач (900 А)
Максимальное сопротивление пусковой цепи системы с напряжением 12 В — 0,00075 Ом
(Первоисточник расположен на портале: «autoinstruction.ru»)
Максимальное сопротивление пусковой цепи системы с напряжением 24 В — 0,00200 Ом
Длина кабелей аккумуляторной батареи (сортамент США), система с напряжением 12 В:
- №00 — 3,7 м
- №000 — 4,9 м
- №0000 или два №0 — 6,1 м
- два №00 — 7,6 м
Длина кабелей аккумуляторной батареи (сортамент США), система с напряжением 24 В:
- №00 — 6,1 м
- №000 — 8,2 м
- №0000 или два №0 — 10,7 м
- два №00 — 13,7 м
