Внимание! Сопрягаемые поверхности носка распределительного вала форсунок и шестерни распределительного вала форсунок перед установкой должны быть сухими и чистыми.
Очистите сопрягаемые поверхности салфеткой без ворса.
Внимание! Перед сборкой внутренние болты шестерни распределительного вала форсунок необходимо ослабить так, чтобы зубья выровнялись.
Установите шестерню распределительного вала форсунок на носок вала. На данном этапе шестерня не должна плотно сидеть на вале. Она должна проворачиваться. Это необходимо для регулировки синхронизации двигателя.

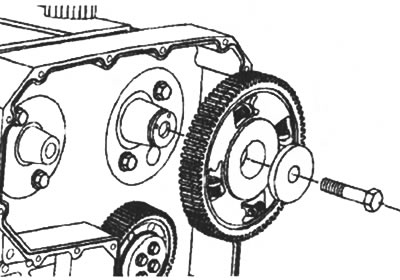

Установите шайбу и крепежный болт шестерни.
Внимание! Внешний диаметр шайбы шестерни распределительного вала форсунок больше чем внешний диаметр шайбы шестерни распределительного вала клапанов.

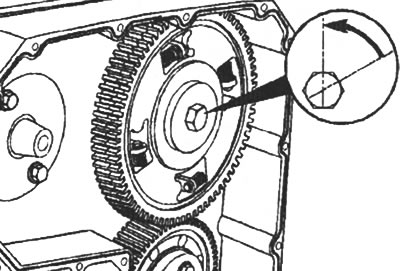

Заверните крепежный болт шестерни распределительного вала форсунок от руки до упора. Затем отверните на 60’. Это необходимо для регулировки синхронизации двигателя. Болт будет затягиваться после завершения процесса регулировки синхронизации.
