Схема размещения идентификационных и информационных ярлыков
(на одной из центральных дверных стоек может быть дополнительно закреплена шильда с информацией по давлению накачки шин)
Главный идентификационный номер автомобиля (VIN)
Главный идентификационный номер автомобиля (VIN) выбивается на металлических пластинах (шильдах), одна из которых закреплена на панели приборов под ветровым стеклом с водительской стороны автомобиля, а вторая - на задней переборке двигательного отсека с пассажирской стороны (см. иллюстрацию выше). VIN также заносится в ПТС и регистрационное свидетельство транспортного средства. В номере зашифрована информация о дате и месте производства автомобиля, годе выпуска модели и типе кузова. Ниже приведен пример расшифровки содержащихся в VIN данных:
VIN: ] J F 1 S F 6 1 5 X X G 7 0 0 0 0 1 [
| Где: | |
| ] и [ | Метки начала и конца номера |
| Первые три символа (J F 1) | Тип автомобиля (J F 1: Пассажирский автомобиль) |
| Следующие пять символов (S F 6 1 5) | Автомобильные атрибуты |
| Где: | |
| Первый символ (S) | Линия (S: Subaru линии S) |
| Второй символ (F) | Тип кузова (F: Wagon) |
| Третий символ (6) | Тип двигателя (6: 2.5 л AWD) |
| Четвертый символ (1) | Модель (1: Базовая; 3: L; 5: S) |
| Пятый символ (5) | Тип дополнительной системы безопасности (5: SRS с ручными ремнями безопасности и передними подушками безопасности; 6: SRS с ручными ремнями безопасности, передними и боковыми подушками безопасности) |
| Следующий один символ (Х) | Контрольный символ (0÷9 и Х) |
| Оставшаяся часть номер | суть собственно идентификационный номер автомобиля |
| Где: | |
| Первый символ (Х) | Год выпуска модели (Х: 1999) |
| Второй символ (G) | Сведения о трансмиссии (G: Full Time AWD 5РКПП; Н: Full Time AWD 4АТ) |
| Оставшиеся шесть символов (7 0 0 0 0 1) | Порядковый номер (с 700001 и далее) |
Номер модели
Шильда с номером модели автомобиля крепится в верхней части брызговика левого крыла транспортного средства.
Сертификационный лейбл изготовителя
(Статья опубликована первоначально здесь AutoInstruction.ru)
Сертификационный лейбл завода-изготовителя крепится к передней стойке водительской двери и содержит информацию о месте/времени выпуска автомобиля, номинальную массу брутто транспортного средства (GVWR) и текст сертификационного соглашения.
На американских моделях с задней стороны водительской двери крепится шильда со штрих-кодом, содержащим основные сертификационные данные.
Идентификационный ярлык систем снижения токсичности отработавших газов (VECI)
С нижней стороны капота закреплены ярлыки с информацией по системам снижения токсичности отработавших газов и подробной схемой прокладки вакуумных шлангов.
Идентификационный номер двигателя
Идентификационный (серийный) номер двигателя нанесен на площадку, проточенную в верхнем левом углу задней стенки силового агрегата, на стыке двигателя с куполом трансмиссии. Тип двигателя может быть определен также по цифре, стоящей на шестой позиции в VIN (так, двигателю 2.5 л соответствует цифра 6).
Идентификационный номер трансмиссии
Идентификационный номер трансмиссии выбивается на поверхности купола трансмиссии в районе стыка его с двигателем.
Противоугонная маркировка
Перечисленные ниже основные компоненты автомобиля заводской комплектации снабжены специальной противоугонной шильдой (ТР) (альтернативно на некоторых элементах может быть выбит VIN).
Для маркировки запасных частей применяется шильда, либо маркировка "R DOT".

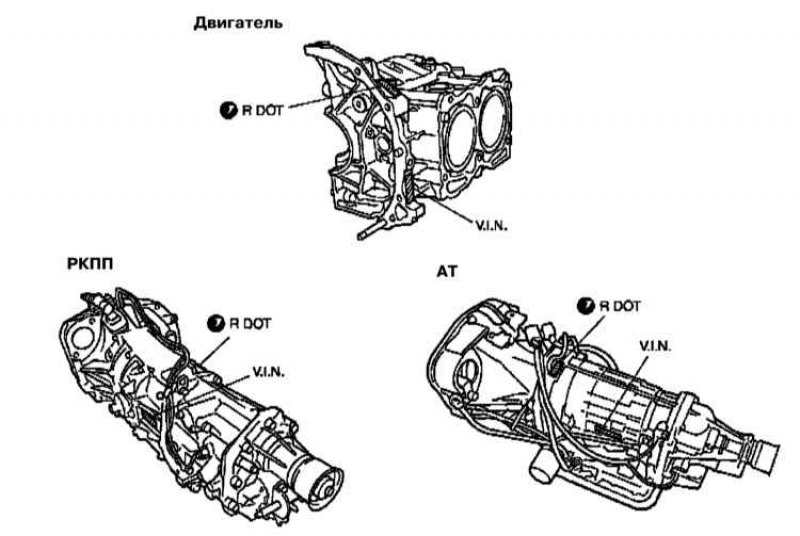

Места нанесения противоугонной маркировки на двигателе и трансмиссии
Места крепления противоугонных идентификационных шильд на кузовных элементах
