Очиститель и омыватель заднего стекла [
Subaru Forester 1
«SF»
]
Главная
Субару
Форестер
1997-2002, бензин
Электрооборудование и кузов
Электрические схемы
0

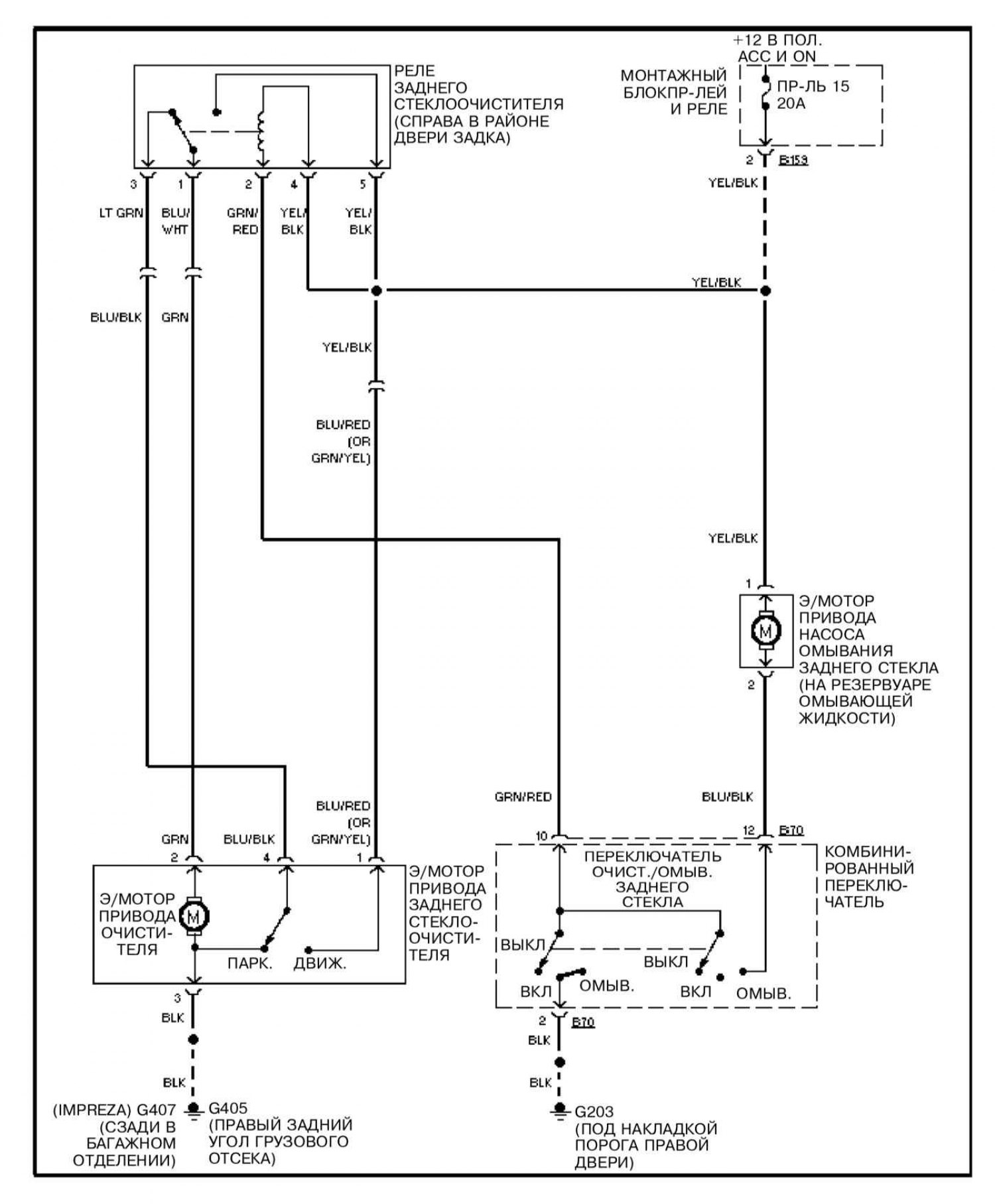

Очиститель и омыватель заднего стекла
Открыть большую картинку в новой вкладке »
Список используемых в обозначениях на схемах аббревиатур находятся
здесь →
