Примечание. Сервопривод вакуумного усиления тормозов в регулярном обслуживании не нуждается, за исключением периодических проверок состояния вакуумного шланга. Описание процедуры проверки исправности функционирования усилителя приведено в Разделе Проверка исправности функционирования вакуумного усилителя тормозов.
Внимание! Блок вакуумного усилителя тормозов восстановительному ремонту не подлежит и в случае отказа должен заменяться в сборе!
Снятие

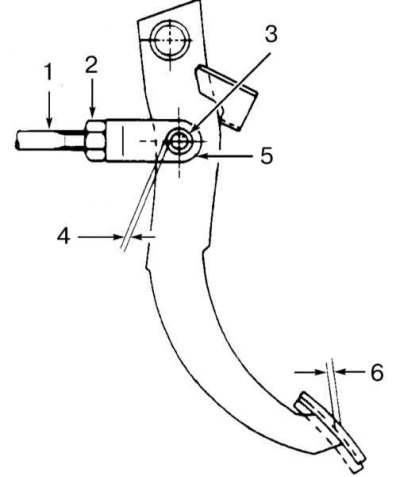

Проверка свободного хода педали ножного тормоза
1 - Шток толкателя вакуумного усилителя тормозов; 2 - Контргайка; 3 - Штифт; 4 - Люфт штифта; 5 - Разрезной палец; 6 - Люфт педали (1÷3 мм)
1. Отсоедините вакуумный шланг, подведенный к усилителю от впускного трубопровода двигателя. Постарайтесь не повредить шланг, снимая его со штуцера на сборке усилителя.
2. В салоне автомобиля отыщите узел подсоединения штока толкателя вакуумного усилителя к педали ножного тормоза, - (в случае необходимости воспользуйтесь карманным фонариком). Сначала отсоедините возвратную пружину, затем извлеките шплинт, высвободите цилиндрический штифт и отсоедините разрезной палец толкателя от рычага педали.
3. Отдайте крепежные гайки и осторожно снимите со сборки вакуумного усилителя главный тормозной цилиндр (см. Раздел Снятие и установка главного тормозного цилиндра) - постарайтесь не допустить перегибания и скручивания гидравлических линий.
4. Со стороны салона слева под панелью приборов отдайте четыре гайки крепления сборки вакуумного усилителя к переборке двигательного отсека, - в случае необходимости воспользуйтесь карманным фонариком.
Источник доступен на веб-сайте Autoinstruction.ru
5. Перейдите в двигательный отсек и снимите сборку вакуумного усилителя с задней переборки. Тяните сборку строго по оси ее установки до полного высвобождения штока толкателя. Извлеките сборку из двигательного отсека.
Установка и регулировка

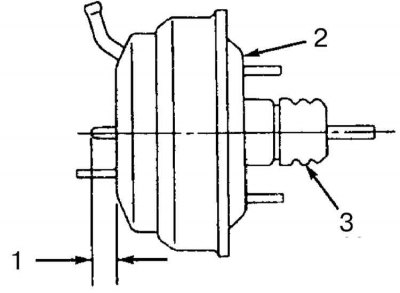

Проверка величины выступания штока толкателя ГТЦ вакуумного усилителя тормозов
1 - Величина выступания штока (L); 2 - Сборка вакуумного усилителя; 3 - Защитный чехол
1. Установка производится в обратном порядке. Весь крепеж затягивайте с требуемым усилием. Не забудьте заменить шплинт штифта крепления штока толкателя к педали. Проследите за надежностью фиксации возвратной пружины.
2. Проверьте величину выступания "L" штока толкателя ГТЦ, - требуемой значение составляет 10.00 мм.
3. Действуя в порядке, обратном порядку демонтажа, установите сборку вакуумного усилителя тормозов на свое штатное место, - действуйте крайне осторожно, старайтесь не допускать прикладывания боковых нагрузок к штоку толкателя. В случае необходимости замените защитный чехол штока.
4. В заключение прокачайте гидравлический тракт тормозной системы (см. Раздел Прокачка тормозной системы).
