Электропривод верхнего люка [
Saab 9-5 1
«YS3E»
]
Главная
Сааб
9-5
1997-2010
Электрооборудование
Электрические схемы
0

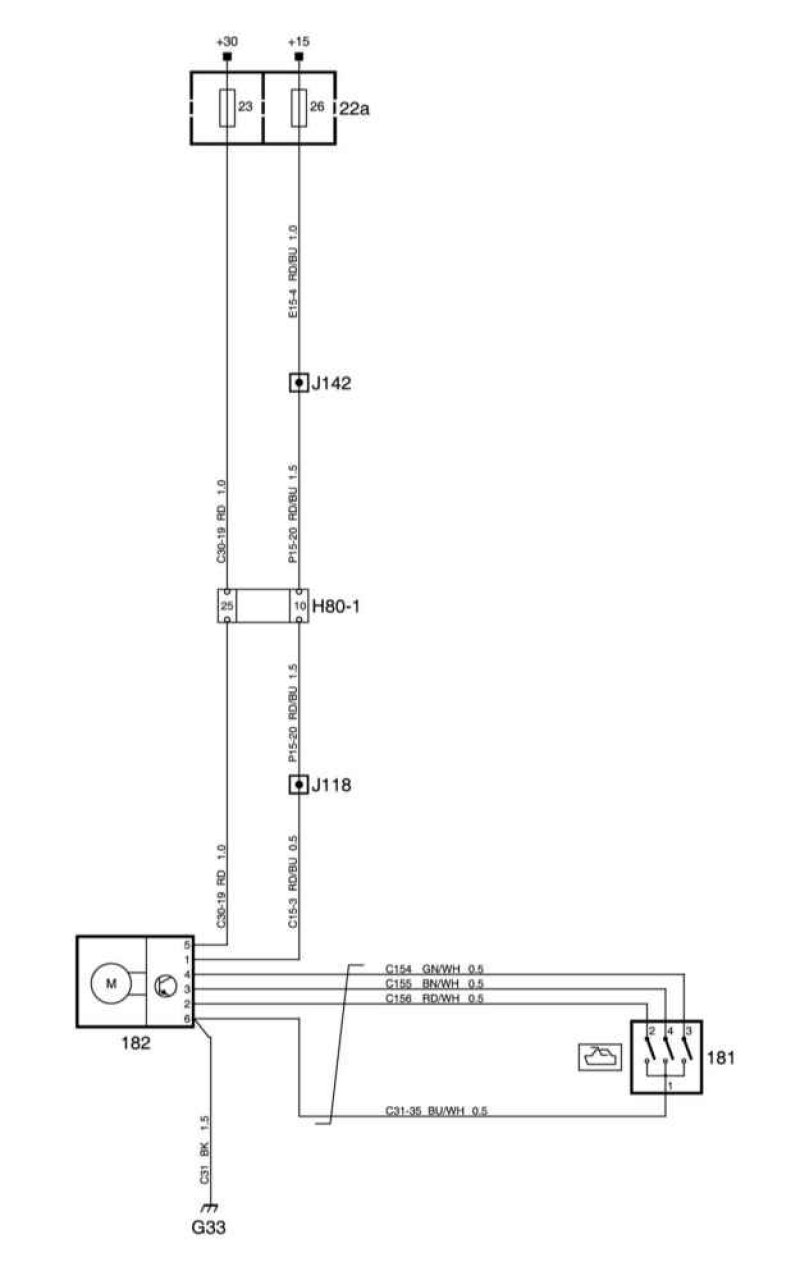

Электропривод верхнего люка
Обозначения, использующиеся на схемах электрооборудования находятся
здесь →
