Система запуска с иммобилизатором двигателя Saab 9-5 1
«YS3E»
Главная
Сааб
9-5
1997-2010
Электрооборудование
Электрические схемы
0

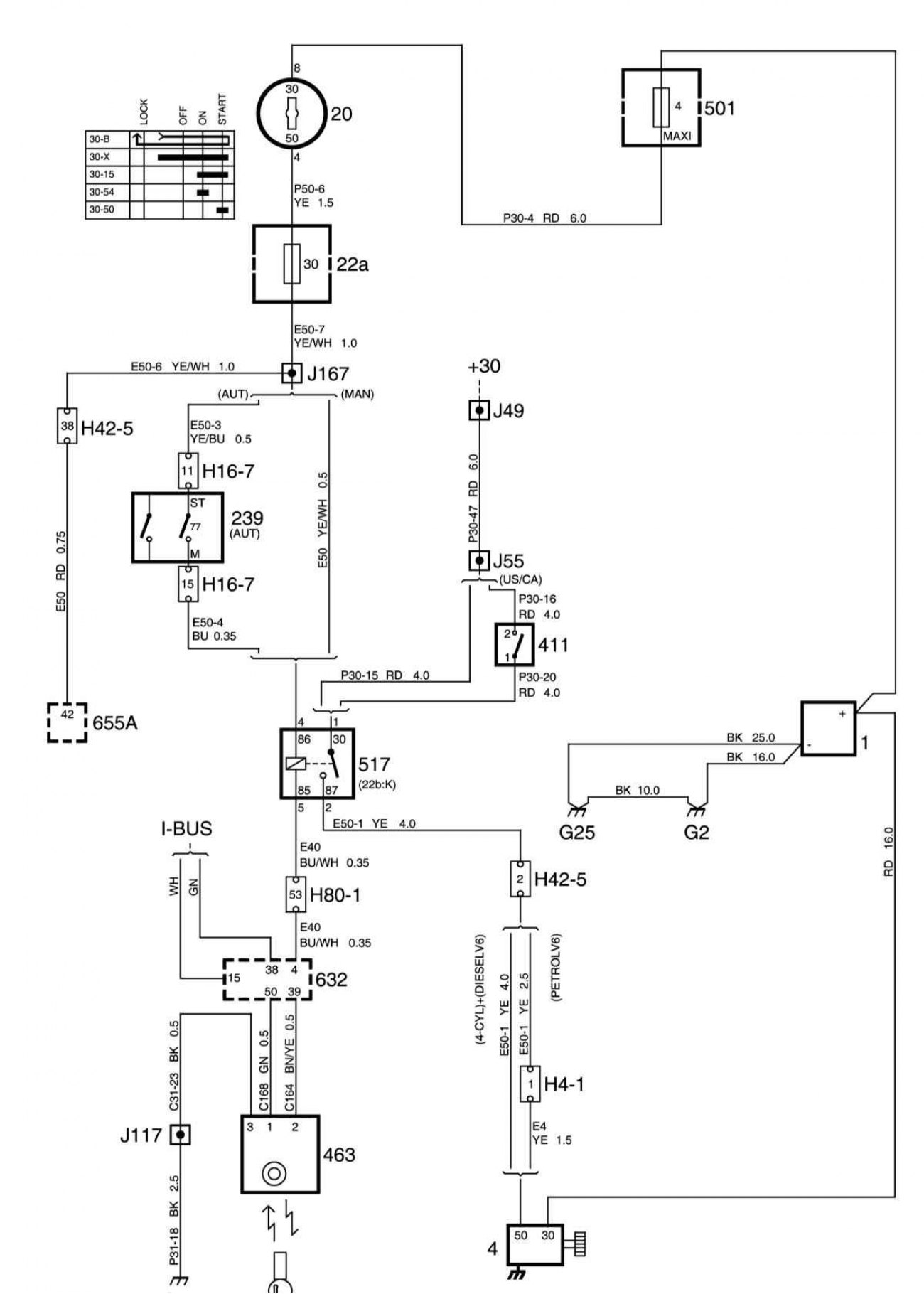

Система запуска с иммобилизатором двигателя
Открыть большую картинку в новой вкладке »
Обозначения, использующиеся на схемах электрооборудования находятся
здесь →
