Ниже рассматривается левая дверь; снятие и установка правой двери производится аналогично.
Компоненты задней двери
1 - Уплотнение фиксированного стекла; 2 - Направляющая стекла; 3 - Фиксированное стекло задней двери; 4 - Стекло; 5 - Молдинг; 6 - Наружная ручка; 7 - Замок; 8 - Кожух замка; 9 - Разделительная планка; 10 - Стеклоподъёмник; 11 - Уплотнение двери; 12 - Подушки; 13 - Петля; 14 - Ограничитель; 15 - Блок управления задней дверью; 16 - Крышка сервисного отверстия; 17 - Внутренний рычаг отпирания замка; 18 - Внутреннее уплотнение; 19 - Динамик; 20 - Внутренняя панель отделки двери; 21 - Кант внутреннего рычага отпирания замка; 22 - Переключатель стеклоподъёмника
1. Снимите заглушку, выверните винт и снимите кант внутреннего рычага отпирания замка задней двери при помощи отвёртки.
2. Отожмите фиксаторы и снимите панель управления стеклоподъёмником.

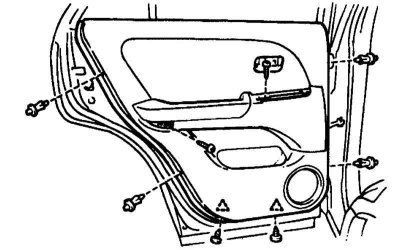

3. Снимите заглушки винтов, выверните винты и снимите фиксаторы.
4. Вставьте отвёртку между дверью и её отделкой и отожмите панель отделки.
5. Снимите панель отделки двери вместе с уплотнением. Замените её фиксаторы и снимите уплотнение.
6. Разъедините два разъёма, высвободите электропроводку блока управления из держателя, выверните два винта и снимите блок управления задней дверью.
7. Разъедините разъём, выверните 3 болта и снимите динамик.
8. Выверните винт крепления рычага отпирания замка, отсоедините от рычага два троса и снимите рычаг.
9. Снимите две втулки и крышку сервисного отверстия.
10. Снимите уплотнение.
11. Опустите стекло так, чтобы в сервисном отверстии были видны болты его крепления. Отдайте гайки, извлеките стекло из держателей и опустите его внутрь двери.
Предварительно уложите внутрь двери ветошь, чтобы не поцарапать стекло. Расположите стекло как можно ближе к переду двери.
12. Выверните два болта и винт крепления разделительной планки и сдвиньте её вперёд.
13. Поверните планку на четверть оборота и выньте её из оконного проёма двери вверх.
14. Снимите фиксированное стекло, потянув за его верхний угол вперёд и вниз. Отделите от стекла уплотнение.
15. Аккуратно выньте вверх из двери стекло.
16. Разъедините разъём, выверните 4 болта и снимите стеклоподъёмник через сервисное отверстие.
Предупреждение! Обязательно разъединяйте разъём, чтобы исключить возможность срабатывания стеклоподъёмника и получения травмы.
17. Снимите крышку рычага блокировки замка, выверните 4 болта, разъедините 2 разъёма и снимите замок.
18. Выверните 2 винта и снимите кожух замка.
19. Выверните два болта и снимите наружную ручку двери.

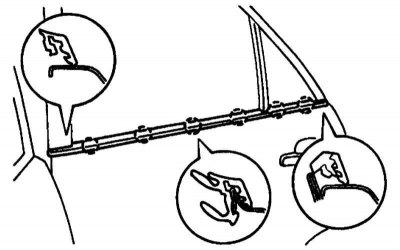

20. Снимите молдинг.
21. Снимите опорные подушки.

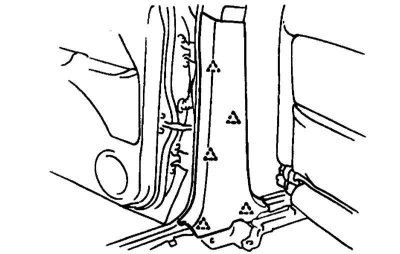

22. Отдайте крепёж петель и ограничителя двери и снимите её, предварительно сняв панель облицовки центральной стойки кузова. Для этого снимите накладки порогов передней и задней дверей, после чего высвободите из фиксаторов и снимите панель облицовки центральной стойки кузова.
23. При установке двери, особенно новой, следует отрегулировать её положение, действуя аналогично случаю регулировки положения передней двери. Усилия затягивания болтов указаны в Спецификациях Главы Кузов.
24. Установка производится в обратном порядке. Затягивайте крепёж с требуемыми усилиями, используйте новые фиксаторы.
