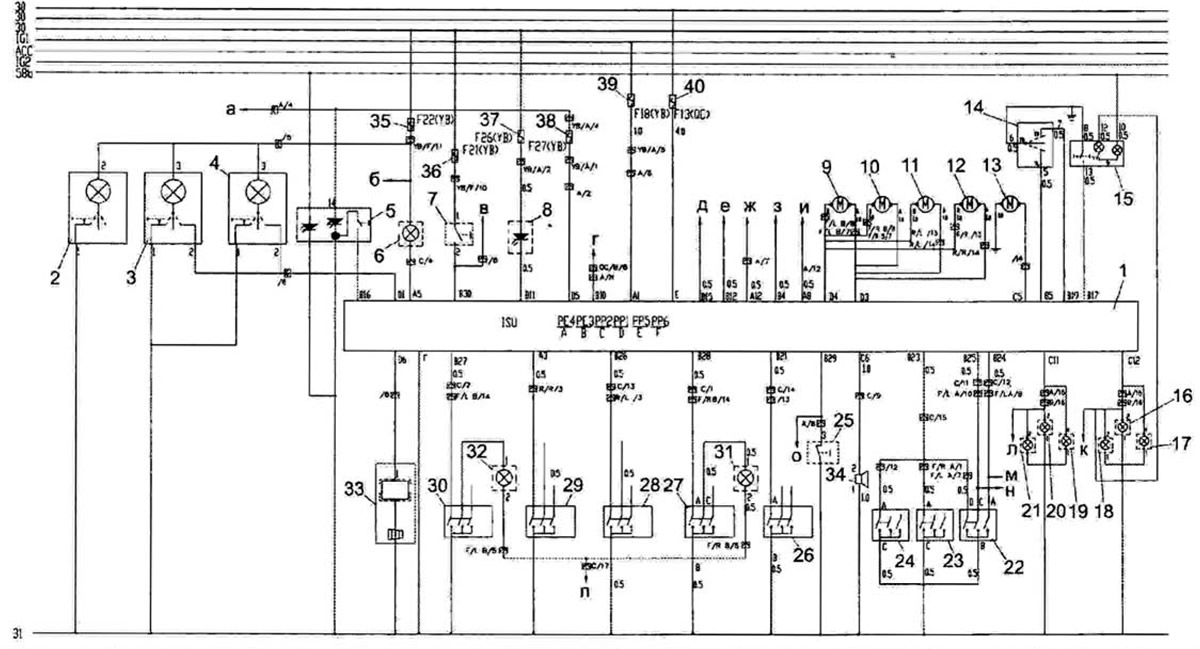

Рис. 9.1.11. Схема подключения блока управления ISU:1 - блок управления ISU; 2 - плафон освещения салона передний; 3 - плафон освещения салона центральный; 4 - плафон освещения салона задний; 5 - выключатель обогревателя заднего стекла; 6 - индикатор ключа зажигания; 7 - выключатель ключа; 8 - индикатор противоугонной системы; 9 - электродвигатель блокировки передней левой двери; 10 - электродвигатель блокировки передней правой двери; 11 - электродвигатель блокировки задней левой двери; 12 - электродвигатель блокировки задней правой двери; 13 - электродвигатель блокировки двери задка; 14 - переключатель указателей поворотов; 15 - выключатель аварийной сигнализации; 16 - лампа заднего правого указателя поворота; 17 - лампа переднего правого указателя поворота; 18 - лампа бокового правого указателя поворота; 19 - лампа заднего левого указателя поворота; 20 - лампа переднего левого указателя поворота; 21 - лампа бокового левого указателя поворота; 22 - выключатель блокировки двери водителя; 23 - выключатель блокировки правой передней двери; 24 - выключатель блокировки двери задка; 25 - концевой выключатель ремня безопасности; 26 - концевой выключатель двери задка; 27 - концевой выключатель передней правой двери; 28 - концевой выключатель задней левой двери; 29 - концевой выключатель задней правой двери; 30 - концевой выключатель передней левой двери; 31 - лампа освещения проема передней правой двери; 32 - лампа освещения проема передней левой двери; 33 - элемент обогрева заднего стекла; 34 - сигнализатор; 35, 36 - предохранитель 15 А; 37, 38, 39 - предохранитель 10 А; 40 - предохранитель 60 А; а - к наружным зеркалам с электроприводом; б - к лампам освещения проемов дверей; в - к модулю люка крыши; г - к предохранителю F5 (YB); д - к разъему диагностики 7#; е - к датчику скорости; ж - к УВ/В/18; з - к переключателю света 10#; и - к комбинации приборов 1#; к - к комбинации приборов 24#; л - к комбинации приборов 22#; м, н - к концевому выключателю передней левой двери; о - к комбинации приборов 10#; п - к предохранителю плафона салона (YB/F/11).
