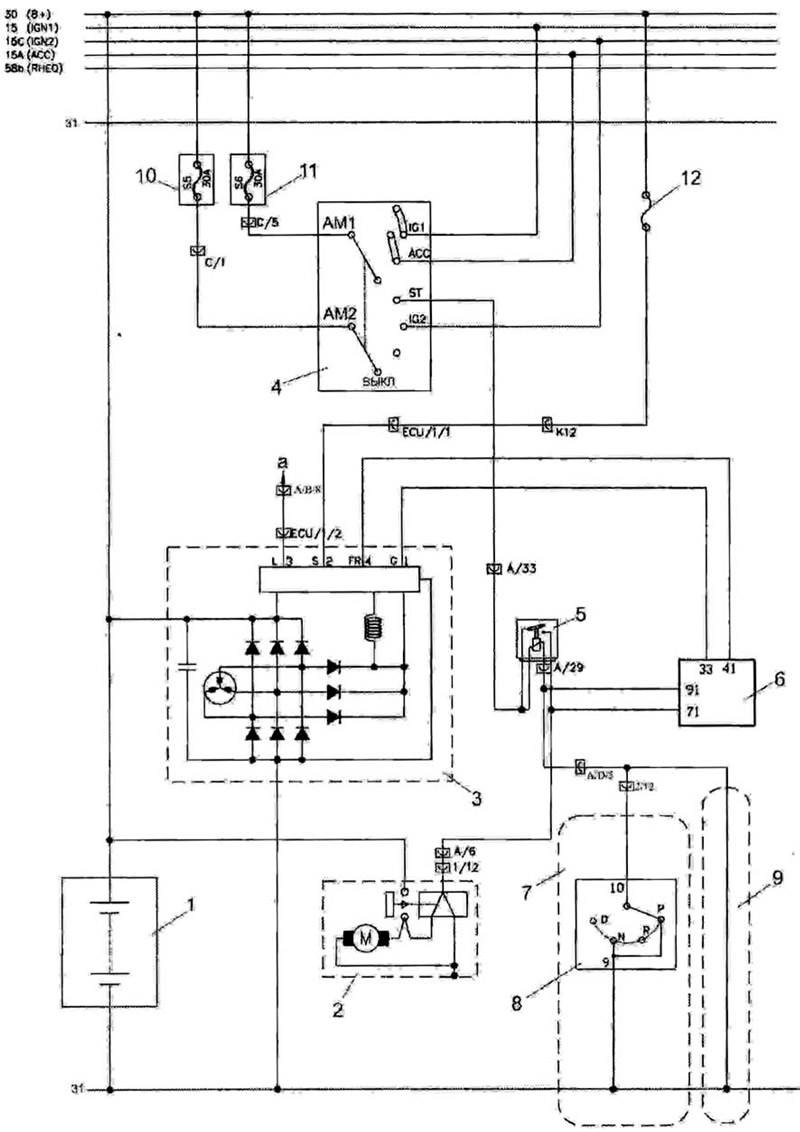

Рис. 9.1.2. Схема подключения аккумуляторной батареи, стартера, генератора, выключателя зажигания и реле коробки передач (модификация 2): 1 - аккумуляторная батарея; 2 - стартер; 3 - генератор; 4 - выключатель зажигания; 5 - реле коробки передач; 6 - блок управления двигателем (ECU); 7 - автоматическая коробка передач; 8 - переключатель диапазонов автоматической коробки передач; 9 - механическая коробка передач; 10, 11 - предохранитель 30 А; 12 - предохранитель 10 А; а - к комбинации приборов 16#. LEFT - левая; RIGHT - правая; OFF - выключено.
